Аннотация
Чиллер является ключевым элементом современных систем холодоснабжения зданий и технологических процессов. От правильности его выбора зависит не только обеспечение требуемых параметров микроклимата, но и эксплуатационные затраты объекта на протяжении 15–25 лет службы оборудования. В данной статье рассматриваются основные критерии выбора чиллера, особенности различных типов оборудования и рекомендации по подбору решений для различных категорий объектов.
Что такое чиллер
Чиллер – это холодильная машина, предназначенная для охлаждения хладоносителя (воды или водно-гликолевого раствора), который далее используется в системах кондиционирования, вентиляции или технологического охлаждения.
Основные области применения:
- бизнес-центры;
- торговые комплексы;
- гостиницы;
- медицинские учреждения;
- производственные предприятия;
- музеи;
- центры обработки данных (ЦОД;
- спортивные сооружения.
Основные типы чиллеров
Чиллеры с воздушным охлаждением конденсатора
Преимущества:
- простота монтажа;
- отсутствие градирни;
- минимальные требования к инфраструктуре;
- низкие капитальные затраты.
Недостатки:
- снижение эффективности при высоких наружных температурах (в сравнении с другими типами чиллеров);
- более высокий уровень шума;
- увеличенное энергопотребление летом (в сравнении с другими типами чиллеров).
- низкие капитальные затраты.
Рекомендуемые объекты:
- офисные здания;
- торговые центры;
- гостиницы;
- склады.
Чиллеры с водяным охлаждением конденсатора
Преимущества:
- высокий коэффициент энергоэффективности;
- стабильная работа независимо от температуры наружного воздуха;
- меньшие эксплуатационные затраты;
- легко организовать систему зимнего холода.
Недостатки:
- необходимость установки градирни;
- более сложная инженерная инфраструктура;
- более высокая стоимость (дополнительные затраты на насосы контура чиллер-градирня).
Рекомендуемые объекты:
- крупные бизнес-центры;
- промышленные предприятия;
- ЦОД;
- медицинские комплексы.
Чиллеры с выносным конденсатором
Преимущества:
- стабильная работа независимо от температуры наружного воздуха (так как чиллер устанавливается в помещении);
- высокий коэффициент энергоэффективности;
- низкий уровень шума.
Недостатки:
- ограничения по длине и перепаду высот фреоновой трассы между чиллером и конденсатором;
- большая масса заправки фреоном;
- сложность поиска утечек при плохом монтаже трассы.
Рекомендуемые объекты:
- офисные и административные здания;
- промышленные предприятия;
- музеи и галереи.
Чиллеры с режимом естественного охлаждения (Free cooling)
Принцип работы основан на использовании низкой температуры наружного воздуха для охлаждения хладоносителя без запуска компрессоров.
Преимущества:
- снижение энергопотребления до 70%;
- существенное уменьшение эксплуатационных расходов;
- увеличение срока службы оборудования.
Особенно эффективны:
- для ЦОД;
- серверных помещений;
- производственных объектов с круглогодичной нагрузкой.
Основные критерии выбора чиллера
1. Определение холодопроизводительности
Определяется расчетом тепловых нагрузок от:
- людей;
- оборудования;
- освещения;
- внешних теплопритоков (солнечная радиация, инфильтрация, через ограждающие конструкции);
- вентиляции.
Недооценка нагрузки приводит к дефициту холода.
Избыточный запас увеличивает стоимость оборудования и снижает энергоэффективность.
Рекомендуемый резерв: 10–15%
2. Тип объекта
Различные объекты предъявляют особые требования к системе охлаждения.

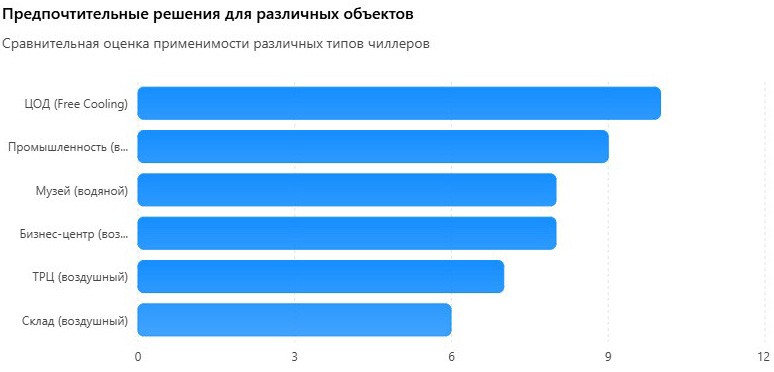

Примеры подбора чиллеров для различных типов объектов
Центры обработки данных (ЦОД)
Основные требования:
- круглосуточная работа 24/7;
- высокая надежность;
- резервирование;
- высокая энергоэффективность.
Рекомендуемое решение:
- чиллеры с режимом естественного охлаждения (Free cooling);
- чиллеры с водяным охлаждением конденсатора;
- резервирование холодильных машин.
Музеи и архивы
Основные требования:
- стабильная температура;
- контроль влажности;
- отсутствие резких колебаний параметров.
Рекомендуемое решение:
- чиллеры с водяным охлаждением конденсатора;
- интеграция с системами увлажнения;
- автоматизированная система управления.
Производственные предприятия
Основные требования:
- высокая холодопроизводительность;
- круглогодичная работа;
- устойчивость к нагрузкам.
Рекомендуемое решение:
- использование чиллеров с винтовыми компрессорами;
- чиллеры с водяным охлаждением конденсатора;
- использование режима естественного охлаждения по возможности.
Бизнес-центры
Основные требования:
- сезонный режим эксплуатации;
- умеренная нагрузка;
- оптимальная стоимость владения.
Рекомендуемое решение:
- чиллеры с воздушным охлаждением конденсатора;
- модульная архитектура.
Энергоэффективность как главный критерий выбора
При выборе оборудования необходимо анализировать не только первоначальную стоимость, но и полную стоимость владения (TCO).
Пример структуры затрат жизненного цикла:
- приобретение — 15%;
- монтаж — 5%;
- электроэнергия — 65%;
- сервис — 15%.
Таким образом, более энергоэффективное оборудование зачастую оказывается экономически выгоднее уже через несколько лет эксплуатации.
Типичные ошибки при выборе чиллера
- Подбор только по цене.
- Отсутствие расчета тепловых нагрузок.
- Отсутствие анализа энергоэффективности.
- Отсутствие анализа энергоэффективности.
- Неправильный выбор типа охлаждения.
- Недостаточное внимание к сервисному обслуживанию.
Заключение
Выбор чиллера должен осуществляться на основании инженерного расчета, анализа режима эксплуатации объекта и оценки полной стоимости жизненного цикла оборудования. Для офисных и коммерческих объектов чаще всего оптимальны воздушные чиллеры, тогда как для ЦОД, производственных предприятий, музеев и объектов с высокой нагрузкой предпочтение следует отдавать водоохлаждаемым системам и решениям с технологией Free Cooling.
Комплексный подход к подбору оборудования позволяет снизить эксплуатационные затраты на 20–40%, повысить надежность инженерных систем и обеспечить стабильную работу объекта на протяжении всего срока службы.
