Обратный клапан ACV

Обратный клапан (тип «бабочка») ACV предназначен для перекрытия и предотвращения прохода воздуха по сети воздуховодов при выключенном вентиляторе, в частности для предотвращения обратной тяги.

Открытие канала воздуховода осуществляется под воздействием давления воздуха.

Перекрытие канала воздуховода осуществляется раскрытием лопастей, установленных в пружинный механический узел.

Условия эксплуатации

Температура перемещаемого воздуха от -40 до +70 °С.

Конструкция

Клапаны воздушные обратные представлены в шести типоразмерах.

Корпус обратного клапана и лопатки изготовлены из оцинкованного металла.

Расшифровка артикула

Рекомендации по проектированию

В случае установки клапана обратного перед вентилятором (в зоне разряжения) следует предусматривать прямой участок воздуховода длиной не менее одного диаметра клапана. Минимальная скорость воздуха в сечении клапана должна быть не ниже 1,5-2 м/с при установке клапана на горизонтальном участке и не ниже 4 м/с – на вертикальном участке.

Рекомендации по монтажу

Монтаж клапана обратного можно осуществлять в любом пространственном положении кроме случаев вертикальной установки с открытием лопастей клапана вниз.

Необходимо учитывать вылет лопатки при установке в систему вентиляции.

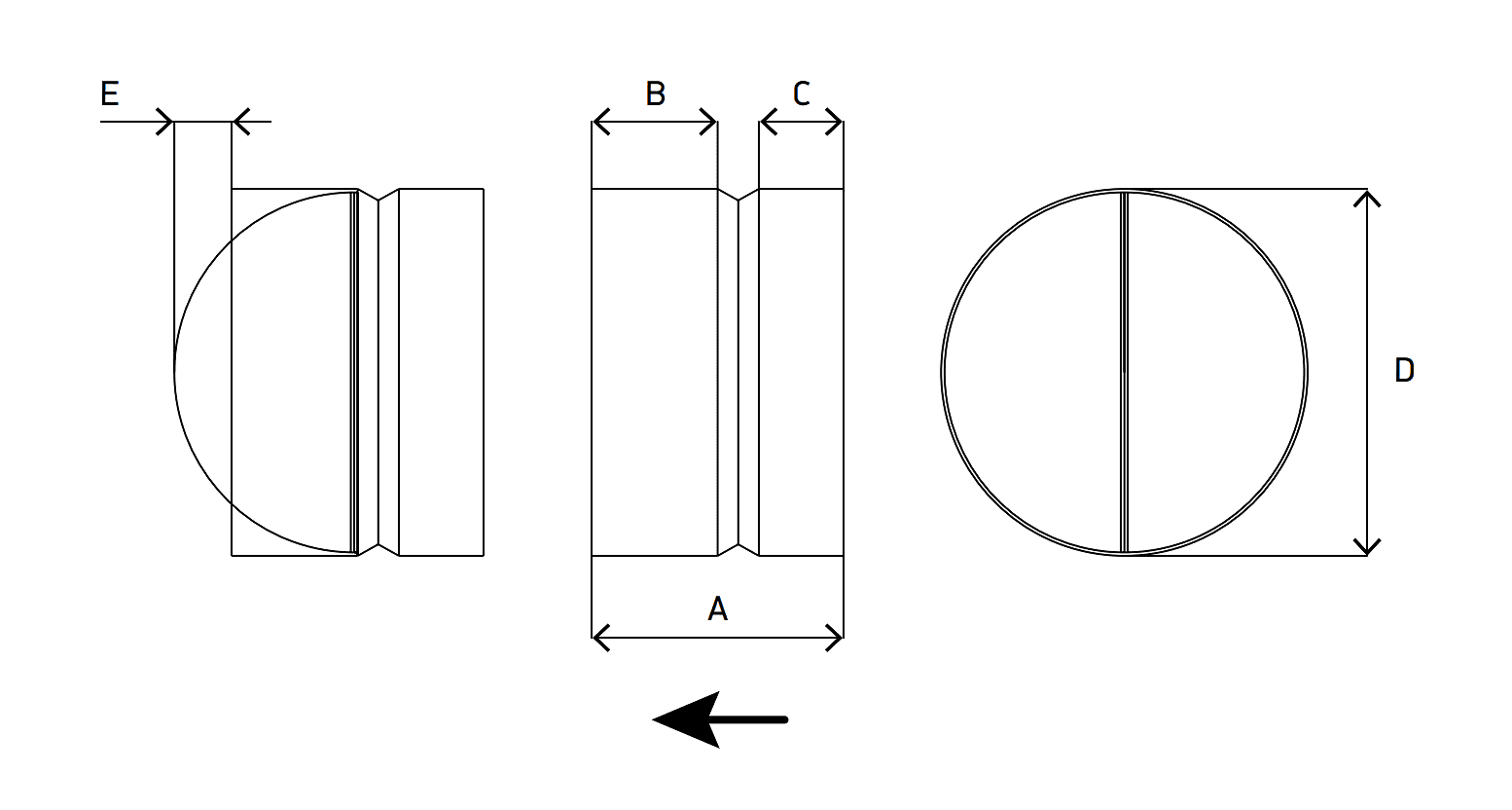

Габаритные и присоединительные размеры клапанов обратных ACV

Габаритно-весовые характеристики
