Воздухонагреватель электрический ABE

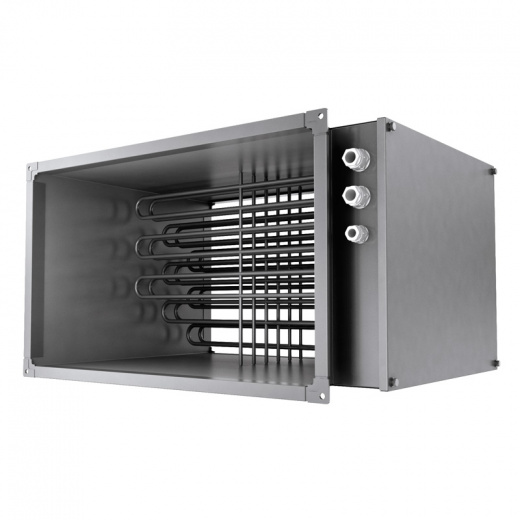

Оборудование для прямоугольных каналов - электрические воздухонагреватели серии ABE

Электрические нагреватели для прямоугольных каналов предназначены для подогрева воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.

Подробности

Характеристики

Количество типоразмеров

—

9 (40-20/100-50)

Мощность, кВт

—

3 / 64

Конструкция
Электрические нагреватели ABЕ представлены в девяти классических типоразмерах прямоугольной канальной группы, мощностью от 2 до 64 кВт.
Корпус и отсек для расключения нагревательных элементов изготовлены из оцинкованной стали. Нагревательные элементы на основе оребренных ТЭН U образной формы с трубками изготовлеными из нержавеющей стали.
Отсек для расключения электронагревателя оснащен необходимыми клеммами для подвода питания. Электронагреватели стандартно оснащены одним элементом защиты: термоконтактом для защиты от перегрева корпуса и терморегулятором от перегрева воздуха, срабатывающими при температуре 80 °C, цепь которых размыкается в случае перегрева.

При хранении изделия в помещении склада температура воздуха должна выдерживаться от +10 до +40 0С , а также поддерживается и контролируется влажность, показатель которой не должен превышать 35% при температуре в +22 °С. При не соблюдении условий хранения производитель не несет ответственности за порчу нагревательных элементов, изделия, неправильную работу агрегата и имущество потребителя.

Условия эксплуатации
- Класс изоляции корпуса электронагревателя — IP40.
- Электронагреватель необходимо размещать в помещении.
- Рекомендуемый диапазон температур проходящего воздуха от -40 °С до +40 °С. Максимально до +70 °С.

Рекомендации по монтажу
Установка электронагревателя должна выполняться опытными работниками, с соблюдением всех правил и требований нормативных актов и техники безопасности при работе с электроприборами. После того как монтаж выполнен, и проверка всех соединений завершена, необходимо произвести тестовый пуск электронагревателя. Движение воздуха в сечении электронагревателя – в обязательном порядке.
Электрические нагреватели ABE могут устанавливаться в любом пространственном положении, позволяющем выполнить работы по подключению к сети питания. Установка должна быть осуществлена в соответствии с требованиями нормативных актов и техники безопасности при работе с электроприборами.
В случае установки электронагревателя в вертикальном положении, кабельные вводы для установки питающих кабелей должны быть направлены вниз.
Для предотвращения загрязнения электронагревателя, в обязательном порядке необходимо установить перед ним секцию воздушного фильтра /EG.4, соответствующего типоразмера.
При установке нагревателя перед вентилятором необходимо учитывать его мощность и выходящую температуру воздуха таким образом, чтобы температура не превышала максимально допустимую температуру воздуха, перемещаемого вентилятором

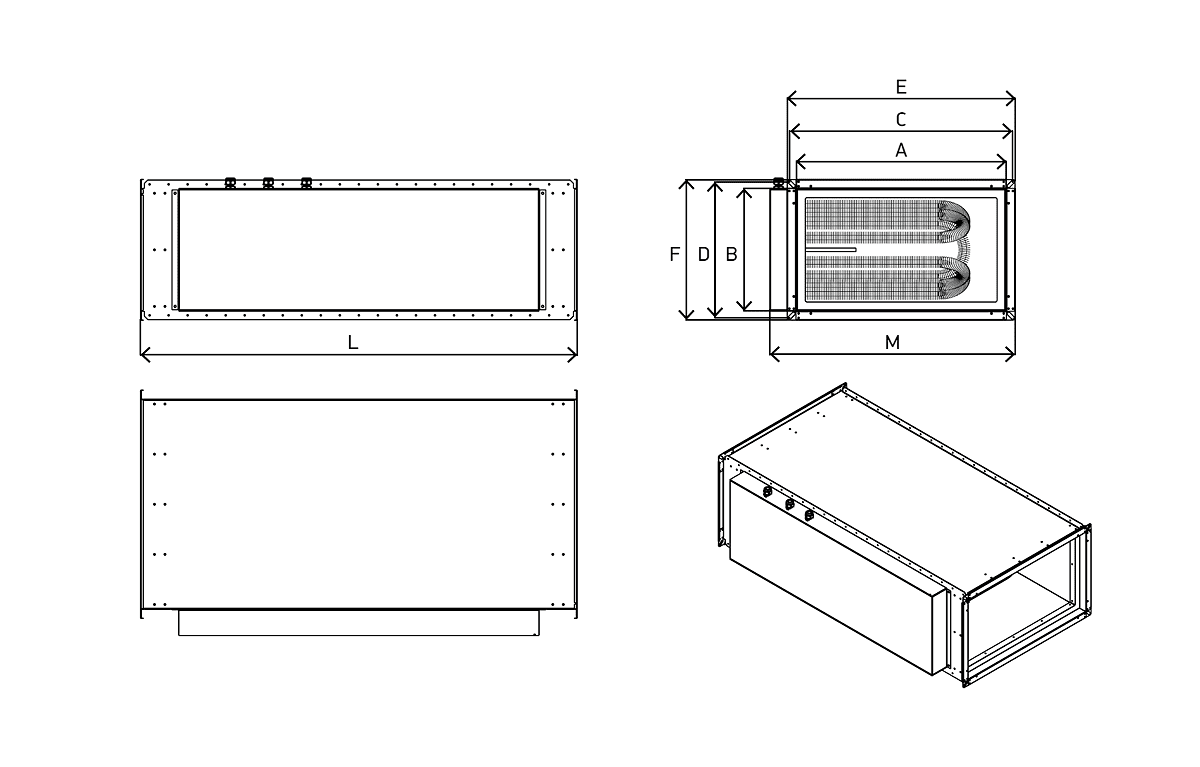

Габаритные и присоединительные размеры

Типоразмеры	Нагреватель	А, мм	В, мм	С, мм	D, мм	E, мм	F, мм	G, мм	M, мм	L, мм	Масса, кг
40-20	ABE 40-20/3	400	200	430	230	460	260	9*15	480	500	10
	ABE 40-20/6	400	200	430	230	460	260	9*15	480	500	10
	ABE 40-20/8	400	200	430	230	460	260	9*15	480	600	10
	ABE 40-20/16	400	200	430	230	460	260	9*15	480	950	20
	ABE 40-20/24	400	200	430	230	460	260	9*15	480	1300	23
50-25	ABE 50-25/8	500	250	530	280	560	310	9*15	580	550	10
	ABE 50-25/16	500	250	530	280	560	310	9*15	580	800	21
	ABE 50-25/24	500	250	530	280	560	310	9*15	580	1100	24
	ABE 50-25/32	500	250	530	280	560	310	9*15	580	1350	35
50-30	ABE 50-30/12	500	300	530	330	560	360	9*15	580	550	18
	ABE 50-30/24	500	300	530	330	560	360	9*15	580	800	22
	ABE 50-30/36	500	300	530	330	560	360	9*15	580	1050	33
	ABE 50-30/48	500	300	530	330	560	360	9*15	580	1300	37
60-30	ABE 60-30/12	600	300	630	330	660	360	9*15	680	550	19
	ABE 60-30/24	600	300	630	330	660	360	9*15	680	800	23
	ABE 60-30/36	600	300	630	330	660	360	9*15	680	1050	34
	ABE 60-30/48	600	300	630	330	660	360	9*15	680	1300	38
60-35	ABE 60-35/12	600	350	630	380	660	410	9*15	680	600	19
	ABE 60-35/24	600	350	630	380	660	410	9*15	680	800	23
	ABE 60-35/36	600	350	630	380	660	410	9*15	680	1050	35
	ABE 60-35/48	600	350	630	380	660	410	9*15	680	1250	39
70-40	ABE 70-40/16	700	400	730	430	760	460	9*15	780	550	21
	ABE 70-40/32	700	400	730	430	760	460	9*15	780	700	25
	ABE 70-40/48	700	400	730	430	760	460	9*15	780	850	36
	ABE 70-40/64	700	400	730	430	760	460	9*15	780	1000	40
80-50	ABE 80-50/16	800	500	830	530	860	560	9*15	880	550	21
	ABE 80-50/32	800	500	830	530	860	560	9*15	880	700	25
	ABE 80-50/48	800	500	830	530	860	560	9*15	880	850	36
	ABE 80-50/64	800	500	830	530	860	560	9*15	880	1000	40
90-50	ABE 90-50/16	900	500	930	530	960	560	9*15	980	550	21
	ABE 90-50/32	900	500	930	530	960	560	9*15	980	700	25
	ABE 90-50/48	900	500	930	530	960	560	9*15	980	850	36
	ABE 90-50/64	900	500	930	530	960	560	9*15	980	1000	40
100-50	ABE 100-50/16	1000	500	1030	530	1060	560	9*15	1080	550	21
	ABE 100-50/32	1000	500	1030	530	1060	560	9*15	1080	700	25
	ABE 100-50/48	1000	500	1030	530	1060	560	9*15	1080	850	36
	ABE 100-50/64	1000	500	1030	530	1060	560	9*15	1080	1000	40
