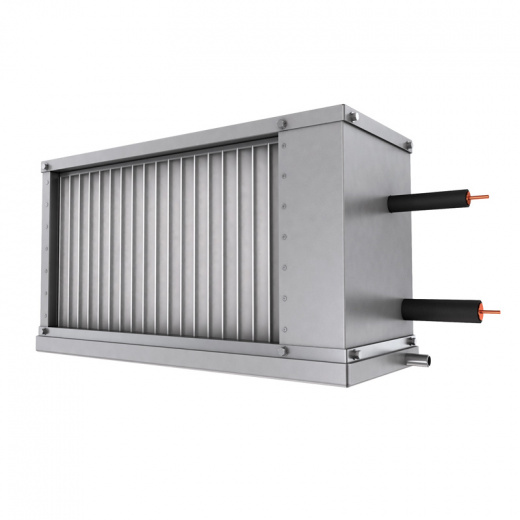

Воздухоохладитель фреоновый ABDX

Конструкция
— Фреоновые охладители ABDX представлены в четырех исполнениях по рядности и в девяти классических типоразмерах прямоугольной канальной группы.
— В качестве хладоносителя можно использовать фреон.
— Корпус изготовлен из оцинкованного металла.
— Изделие укомплектовано каплеуловителем и поддоном для сбора конденсата из оцинкованного металла с внешней теплоизоляцией (5 мм). Поверхность теплообмена изготовлена из алюминиевых гофрированных ламелей толщиной 0,1 мм, что позволяет увеличить площадь теплообмена и проходящих через них в шахматном порядке медных трубок диаметром 9,52 мм. Коллекторы теплообменника изготовлены из стали с резьбовыми патрубками и сливными заглушками для обезвоздушивания системы водоснабжения.
— Патрубки коллекторов фреоновых охладителей выполнены под пайку.
— Все теплообменники заправлены азотом с небольшим давлением для проверки герметичности при транспортировке.
— Все теплообменники испытываются на герметичность под давлением 2,5 МПа в течение 3 минут.

Условия эксплуатации
— Охладитель фреоновый необходимо размещать в помещении с положительной температурой окружающей среды. Разрешается размещать вне помещения при условии установки секции под навесом, укрыв от осадков. При подключении фреонового охладителя к внешнему компрессорно-конденсаторному блоку (ККБ), участок до и после терморасширительного вентиля (ТРВ) и трубопровод после теплообменника до ККБ должны быть теплоизолированы.
— При соблюдении данных требований агрегаты могут эксплуатироваться в условиях климата умеренного (УХЛ) 4-й категории, и тропического (Т) 4-й категории размещения по ГОСТ 15150-69.
— Температура обрабатываемого воздуха от +1 до +40 °С.

Расшифровка артикула

Элементы системы автоматики
— Датчик температуры канальный /DA.CP, PT1000 или датчик температуры канальный /DA.CZ, NTC10K.

Рекомендации по проектированию
— Секция канального фреонового охладителя выпускается с правой стороной подключения трубопроводов. При необходимости изменения стороны подключения трубопроводов необходимо провести работы по частичному разбору корпуса и перестановки деталей. Проведение работ по изменению не требует особой квалификации.
— Секция канального фреонового охладителя /CF2.3 и /CF2.4 конструктивно представляет собой пару теплообменников, установленных в единый корпус. При проектировании системы вентиляции необходимо учитывать этот фактор и предусматривать необходимые системы трубопроводов для подключения к ККБ.
— При проектировании трубопроводов необходимо использовать медные бесшовные трубы круглого сечения в мягком, полутвердом или твердом состоянии, отвечающие требованиям ГОСТ Р 52318-2005.
— При проектировании поворотов трубопровода следует использовать стандартные отводы или гнуть трубы с большими радиусами закругления (более 3,5 диаметров трубы).
— При проектировании трубопроводов трассы длинной до 15 метров необходимо использовать трубы диаметром, соответствующим диаметру присоединительных патрубков агрегата.
— Трубопроводы следует проектировать по кратчайшему пути с минимальным количеством поворотов; горизонтальные участки всасывающего трубопровода (от фреонового охладителя к ККБ), необходимо выполнять с уклоном не менее 12 мм на 1 метр трубопровода в сторону компрессора для обеспечения возврата в него масла.
— В нижней и верхней частях восходящих вертикальных участков всасывающих магистралей высотой более 2,5 - 3 м необходимо монтировать маслоподъемные и обратные петли.
— При монтаже испарителя выше уровня компрессора или на одном уровне с ним, также необходимо предусматривать маслоподъемную петлю на выходе из испарителя с подъемом вертикального участка всасывающего трубопровода выше испарителя для предотвращения стекания жидкого хладагента из испарителя в компрессор.
— Если высота восходящего участка трубопровода более 3 метров, должна устанавливаться вторая маслоподъемная петля.
— При проектировании трубопроводов следует предусматривать крепление к строительным конструкциям с использованием скользящих опор (подвесок) с хомутами через 1 - 1,5 м по СНиП 41-01-2003
— Для теплоизоляции следует применять трубчатую термоизоляцию из материала на основе синтетического каучука и т.п., устойчивую к циклическому нагреву до температуры 100 °С и стойкую к воздействию ультрафиолетового излучения.
— Стандартно фреоновый охладитель не комплектуется сифоном для установки на поддон для сбора конденсата. При проектировании системы вентиляции необходимо учитывать этот фактор.

Рекомендации по монтажу
— Охладители фреоновые /СF могут устанавливаться только с горизонтальных положением поддона, что позволяет выполнить работы по обезвоздушиванию теплообменника и организации правильного процесса сбора и слива выделяемого конденсата. Для предотвращения загрязнения охладителя необходимо установить перед ним секцию воздушного фильтра /EG.4, соответствующего типоразмера.
— Монтаж трубопроводов подвода энергоносителя к теплообменникам фреоновых охладителей должен предусматривать их индивидуальное крепление - не допустимо нагружать их конструкцию весом присоединяемых трубопроводов.

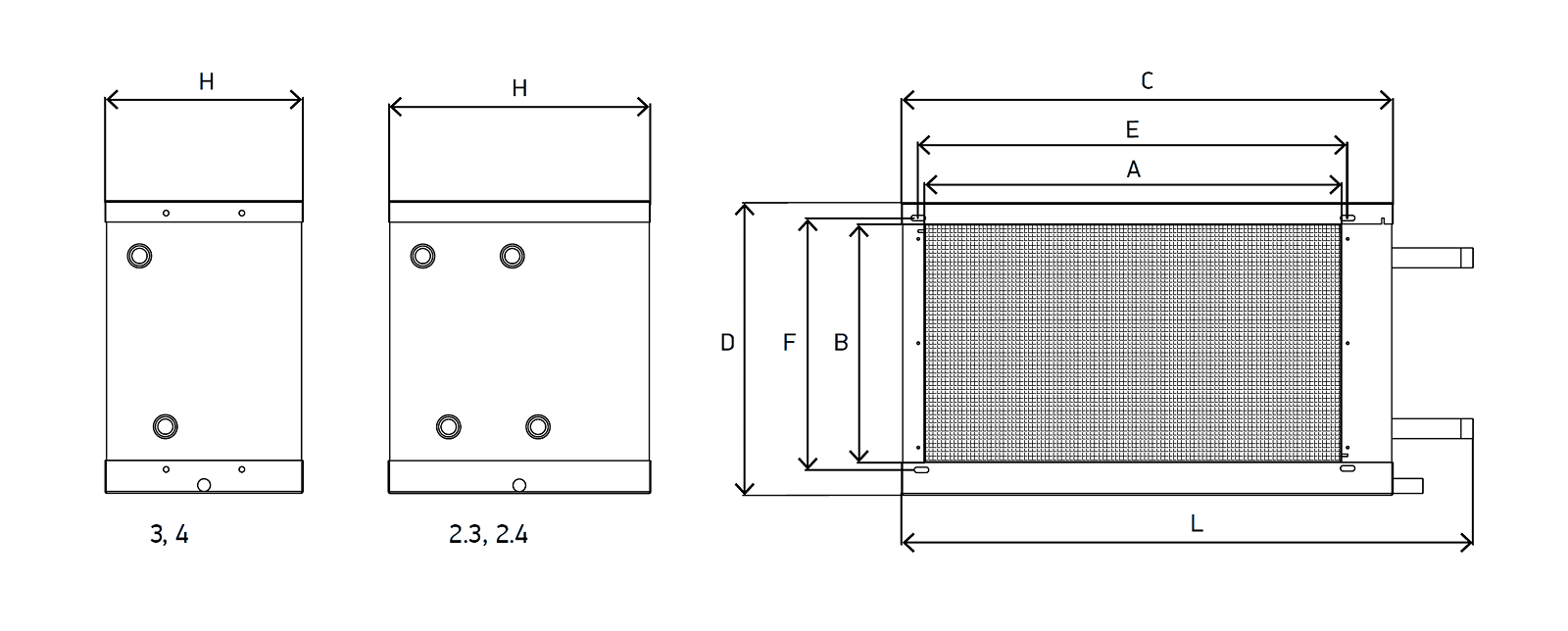

Габаритные и присоединительные размеры

Габаритно-весовые характеристики
