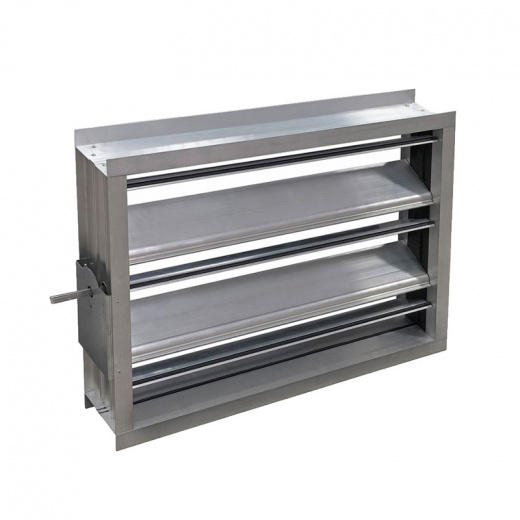

Воздушные клапаны AVA

Конструкция

Клапаны воздушные /A представлен в девяти классических типоразмерах прямоугольной канальной группы.

Корпус и лопатки клапанов серий /A и /AW изготовлен из алюминиевого профиля. Корпус и лопатки клапанов серий /AF и /AN изготовлен из оцинкованной стали. Для снижения риска примерзания лопаток друг к другу в зимний период последние оснащены резиновым уплотнителем.

Шестерни поворотного механизма клапанов серии /A и /AW пластиковые. Клапаны серий /AF и /AN оснащены рычажным механизмом из оцинкованной стали.

Клапан серий /AF и /AN имеет кожух закрытого типа на месте размещения приводного механизма с необходимым люком для обслуживания.

Клапаны серий /AW и /AN оснащены греющим кабелем, установленным по периметру корпуса клапана с теплоизолирующем кожухе с расключением в клеммную коробку. Параметры электроподключения 1ф ~ 220В, с энергопотреблением 0,03 кВт на 1 погонный метр внешнего периметра корпуса клапана.

Условия эксплуатации

Температура перемещаемого воздуха:
- для клапанов воздушных /A от -30 до +40°С;
- для клапанов воздушных /AW от -40 до +40°С;
- для клапанов воздушных /AF и ~ AN от -60 до +70°С.

Расшифровка артикула

Рекомендации по проектированию

- Шток клапана для установки приводного механизма имеет длину 90 мм. Место для установки привода не оснащается какой-либо дополнительной площадкой и(или) дополнительным механизмом для ручного регулирования положения лопаток клапана.
- Ввиду особенностей профиля лопатки клапана фактические размеры проходного сечения клапана отличаются от указанных в названии типоразмера клапана.
- Формирование размеров проходного сечения по стороне Н (высота) происходит по следующей формуле: Н = (101*К) + 8, где К – количество лопаток.
- Клапан в типоразмере 60-35 имеет три лопатки и металлическую заглушку остатка проходного сечения.

Рекомендации по монтажу

Клапаны канальные /A могут устанавливаться в любом пространственном положении.

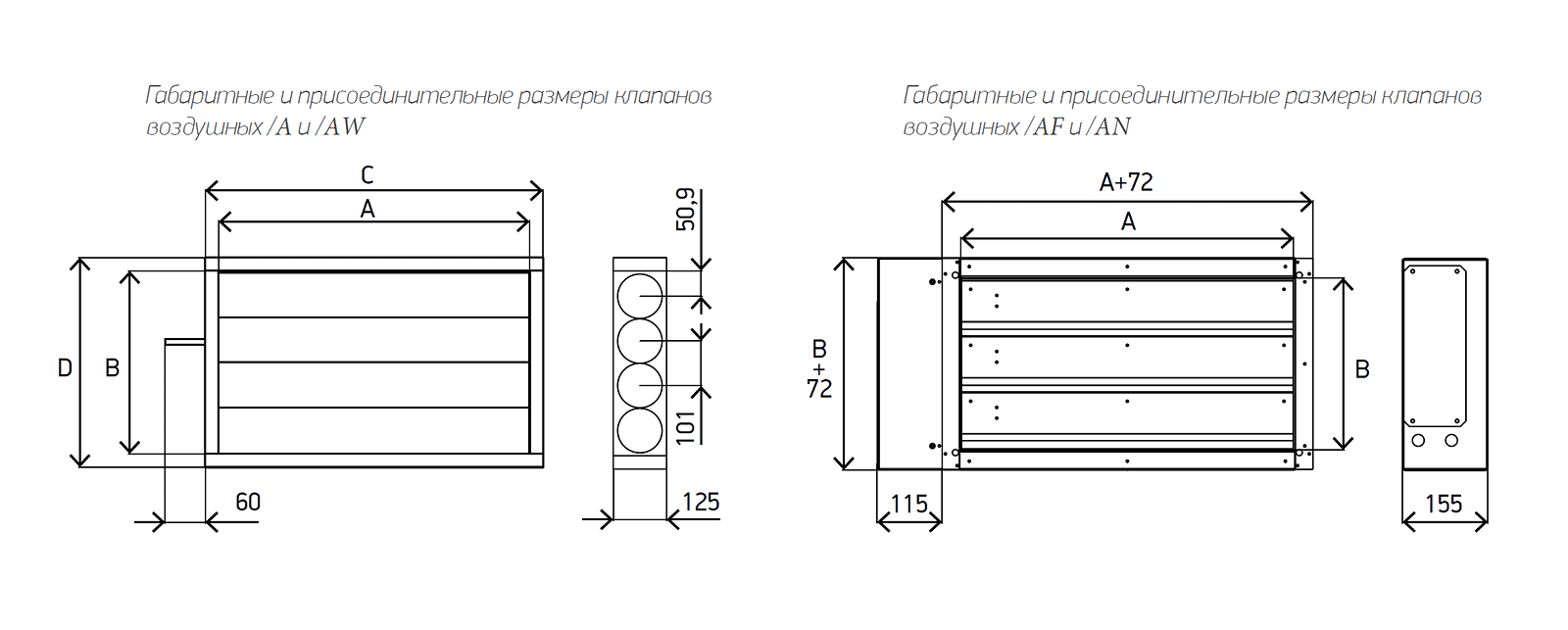

Габаритные размеры

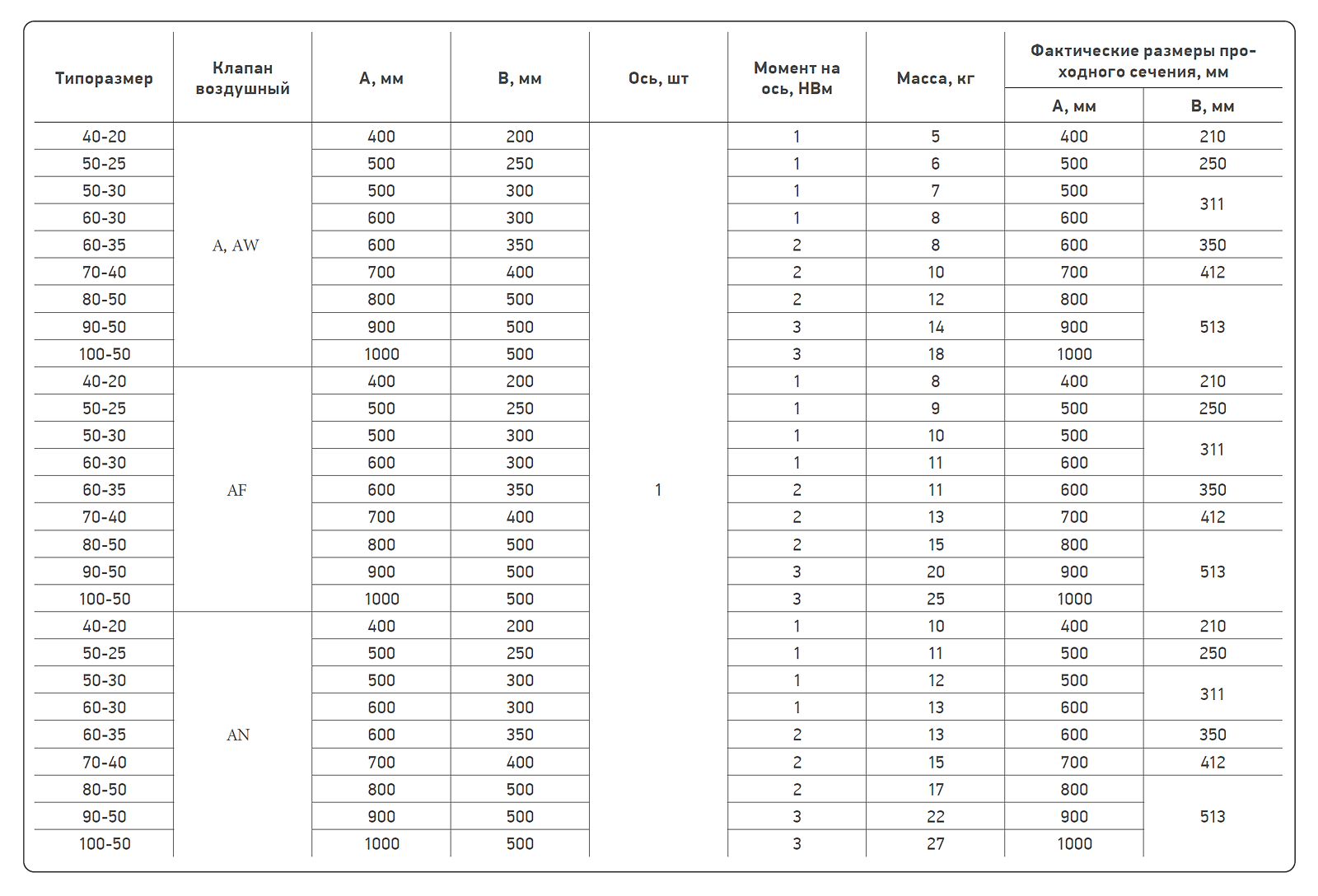

Габаритно-весовые характеристики
