Конструктивные и функциональные особенности
Какой бы ни была температура снаружи, водяной контур позволяет использовать систему центрального кондиционирования AFO WDCI 3 в режиме охлаждения или нагрева круглый год. Наружные блоки предназначены для монтажа в закрытых помещениях.
В качестве охлаждающей/нагревающей жидкости (диапазон температур от 7 до 45°С) могут использоваться в том числе грунтовые воды.
Длинная магистраль трубопровода, большие перепады высот
Суммарная протяженность трубопроводов может достигать 300 м, фактическая длина — 120 м, перепад уровней между внутренним и наружным блоками — 50 м
Высокоэффективный теплообменник
Современный теплообменник коаксиального типа «труба в трубе» обеспечивает эффективную теплопередачу от фреонового контура к стороне водяного охлаждения и отличается повышенной надежностью.
Гибкость в проектировании водяного контура
Охладители жидкости можно разместить на значительном удалении от наружных блоков, что позволяет применять системы в высотных зданиях. Возможно создать комплекс с общим гидравлическим контуром и рекуперацией энергии, при котором тепло, отданное жидкости блоками, работающими на охлаждение одной зоны объекта, может использоваться в теплообменниках блоков системы, обогревающей другие помещения.

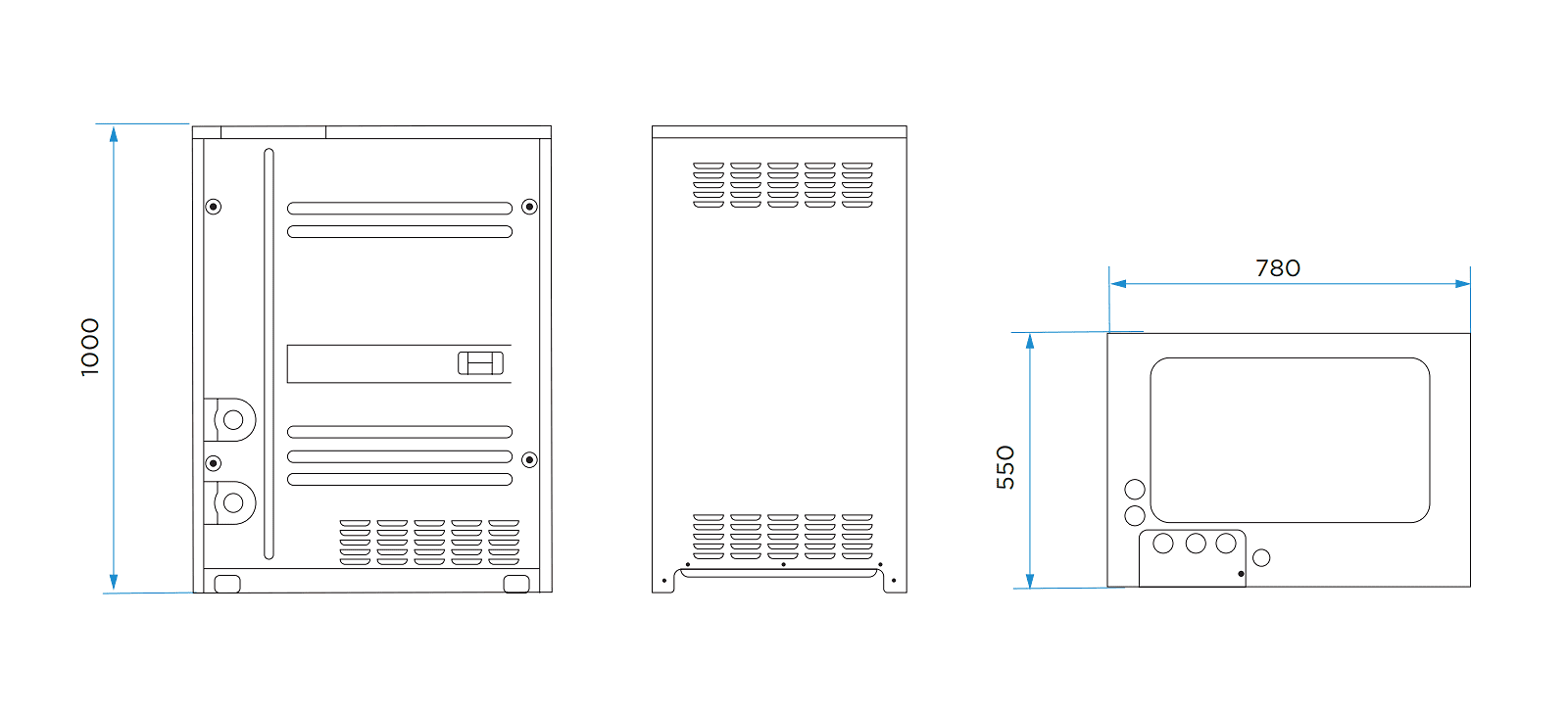

Габаритные размеры систем AFO WDCI 3
Технические характеристики базовых модулей наружных блоков AFO WDCI 3
| Модель | AFO 25 WDCI 3 | AFO 28 WDCI 3 | AFO 33 WDCI 3 | |
|---|---|---|---|---|
| Эквивалентная производительность | (HP) | 8 | 10 | 12 |
| Охлаждение | Производительность (кВт) | 25,2 | 28 | 33,5 |
| Потребляемая мощность (кВт) | 4,8 | 6,1 | 8 | |
| EER | 5,25 | 4,59 | 4,19 | |
| Нагрев | Производительность (кВт) | 27 | 31,5 | 37,5 |
| Потребляемая мощность (кВт) | 4,5 | 5,8 | 7,8 | |
| COP | 6,07 | 5,40 | 4,81 | |
| Внутренние блоки | Сумма индексов | 126~327 | 140~364 | 168~435 |
| Макс. количество в системе (шт.) | 13 | 16 | 19 | |
| Уровень звукового давления | дБ(А) | 51 | 52 | 52 |
| Токовые характеристики | Максимальный рабочий ток (А) | 18,6 | 18,6 | 20,9 |
| Номинал автомата защиты (А) | 20 | 20 | 25 | |
| Электропитание | (В, Гц, Ф) | 380~415, 50, 3 | ||
| Заводская заправка хладагентом R410A | (кг) | 2 | 2 | 2 |
| Трубопровод хладагента Ø, жидкость / газ | (мм) | 12.7/25.4 | 12.7/25.4 | 15.9/31.8 |
| Трубопровод жидкости (Ø, Rc) | (мм) | 32 | ||
| Габаритные размеры - Ш×В×Г | (мм) | 780×1000×550 | ||
| Вес | (кг) | 146 | 146 | 147 |
| Допустимая температура воды на входе | (°С) | 7~45 | ||
| Коэффициент загрузки | 50-130% | |||
