Широкий диапазон производительности
7 наружных блоков производительностью от 22,4 до 56 кВт, возможность комбинации до 3 модулей — производительность системы 22,4—168 кВт.
Широкий диапазон рабочих температур
Система AFO RDCI 6 обеспечивает стабильную работу в широком диапазоне наружных температур в режимах охлаждения, нагрева и в совместном режиме
Трехтрубная система, одновременно работающая в режиме охлаждения и нагрева
— Новый компрессор с дополнительной инжекцией EVI
— Технология изменяемой температуры хладагента EMS
— Пластинчатый теплообменник дополнительного переохлаждения
— Комбинации до 3 наружных блоков
— Статическое давление вентиляторов до 80 Па
— Эффективное снижение шума, 4 уровня шума в ночном режиме
— Высокоэффективная технология возврата масла
— Защита от коррозии
— Двойной режим резервирования наружных блоков и компрессоров
— Циклическая работа наружных блоков
— Охлаждение платы PCB при помощи хладагента
Увеличенная длина магистрали трубопроводов
— В системе AFO RDCI 6 максимальная эквивалентная длина трубопровода от наружного блока до внутреннего достигает 200 м (реальная 175 м) при суммарной длине всех труб 1000 м
— Перепад высот между наружным и внутренним блоками 110 м (наружный блок ниже или выше)
— Перепад высот между внутренними блоками 30 м
— Длина трубопровода от первого разветвителя до самого удаленного внутреннего блока 40 м (стандартное значение). Длина может быть увеличена до 90 м при выполнении некоторых условий
Максимальное энергосбережение в режиме рекуперации
Системы с функцией рекуперации способны одновременно работать в режимах охлаждения и нагрева для разных групп помещений. Специальные MS-блоки оптимально перераспределяют хладагент по помещениям в зависимости от их потребностей в рамках одного цикла работы компрессора. Эффективность использования энергии компрессора значительно повышается по сравнению с системами, работающими раздельно на тепло и холод, показатель EER достигает 7,8.
Одновременные охлаждение и нагрев благодаря MS-блокам
Новые MS-блоки со встроенными электронными расширительными вентилями осуществляют переключение режимов работы разных групп внутренних блоков, подключенных к MS-блоку и находящихся в разных помещениях. В одно и то же время одни группы могут работать в режиме охлаждения, а другие — в режиме нагрева.
Всего предлагается 6 моделей MS-блоков с разным количеством портов.
Подготовка горячей воды
Системы V6R могут не только поддерживать комфортный микроклимат в помещениях, но также и подогревать воду (в диапазоне 25—80 °С) для использования в хозяйственно-бытовых целях (ГВС) либо для отопления при помощи системы теплых полов.
Непрерывный обогрев во время цикла размораживания
В традиционных системах VRF с тепловым насосом во время размораживания теплообменника наружного блока обогрев помещений прекращается. В системе AFO RDCI 6, если она представляет комбинацию из нескольких наружных блоков, процесс обогрева не прерывается. Пока один из блоков находится в режиме размораживания, другие продолжают работу на обогрев.

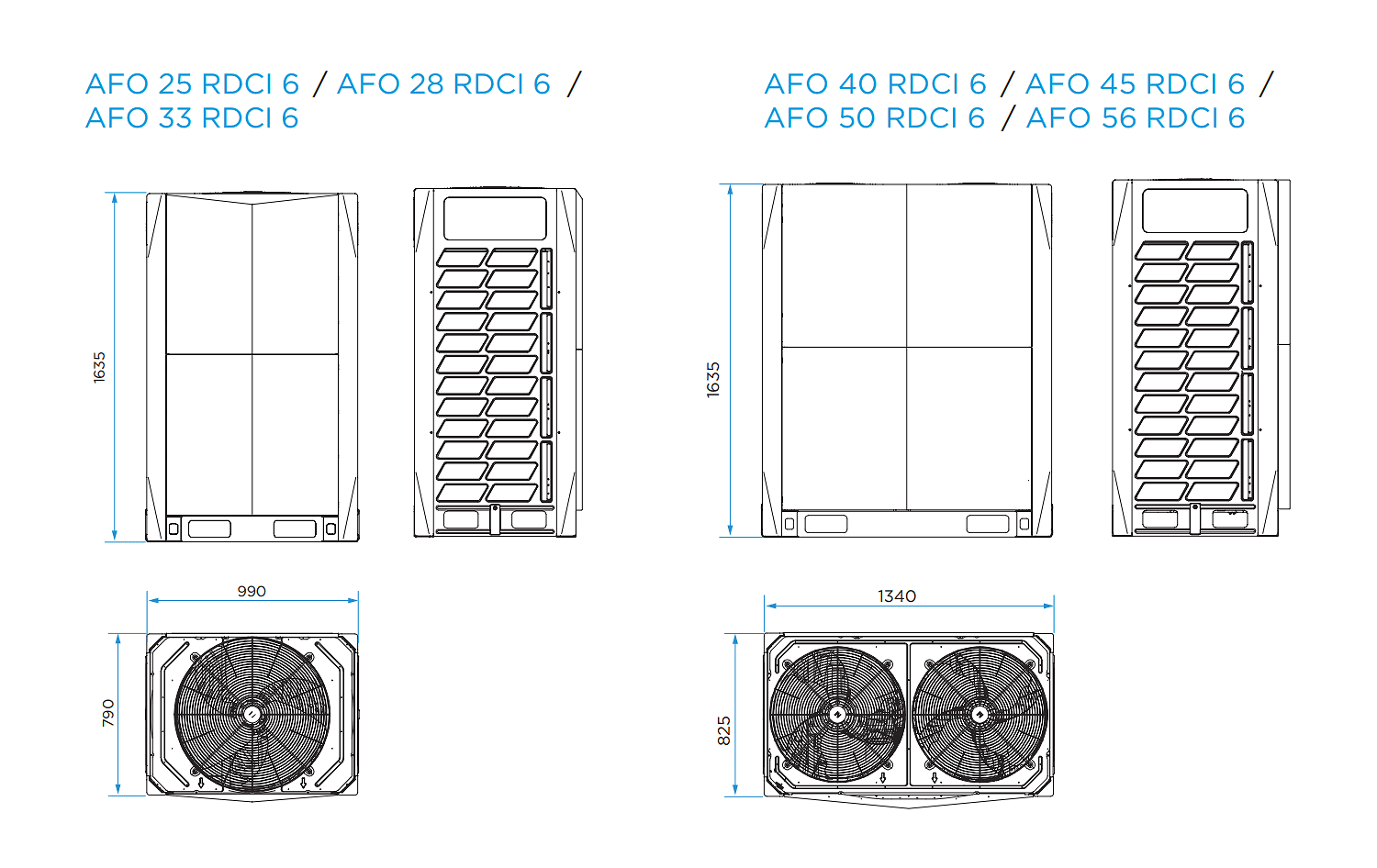

Габаритные размеры систем AFO VR6
Технические характеристики
| Модель | AFO 25 RDCI 6 | AFO 28 RDCI 6 | AFO 33 RDCI 6 | AFO 40 RDCI 6 | AFO 45 RDCI 6 | AFO 50 RDCI 6 | AFO 56 RDCI 6 | |
|---|---|---|---|---|---|---|---|---|
| Эквивалентная производительность | (HP) | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| Охлаждение | Производительность (кВт) | 25,2 | 28 | 33,5 | 40 | 45 | 50 | 56 |
| Потребляемая мощность (кВт) | 5,3 | 7,2 | 8,6 | 9,8 | 12 | 13,8 | 17,4 | |
| EER | 4,27 | 3,90 | 3,88 | 4,07 | 3,75 | 3,62 | 3,22 | |
| Нагрев | Производительность (кВт) | 22,4 | 28 | 33,5 | 40 | 45 | 50 | 56 |
| Потребляемая мощность (кВт) | 4,0 | 5,5 | 6,6 | 8,3 | 9,8 | 11,9 | 14,8 | |
| COP | 5,66 | 5,13 | 5,10 | 4,84 | 4,60 | 4,20 | 3,79 | |
| Внутренние блоки | Сумма индексов | 112~448 | 140~560 | 168~670 | 200~800 | 225~900 | 250~1000 | 280~1120 |
| Макс. количество в системе (шт.) | 64 | |||||||
| Расход воздуха (м3/ч) | 9 000 | 9 500 | 10 000 | 14 000 | 14 900 | 15 800 | 15 800 | |
| Уровень звукового давления | дБ(А) | 58 | 58 | 60 | 61 | 64 | 65 | 65 |
| Токовые характеристики | Максимальный рабочий ток (А) | 18 | 22 | 24 | 28 | 34 | 36 | 36 |
| Номинал автомата защиты (А) | 20 | 25 | 25 | 30 | 35 | 40 | 40 | |
| Электропитание | (В, Гц, Ф) | 380~415, 50, 3 | ||||||
| Заводская заправка хладагентом R410A | (кг) | 8 | 8 | 8 | 10 | 10 | 10 | 10 |
| Трубопровод хладагента Ø, жидкость / газ НД / газ ВД* | (мм) | 12.7/25.4/19.1 | 12.7/25.4/19.1 | 12.7/25.4/19.1 | 15.9/ 28.6/22.2 | 15.9/28.6/22.2 | 15.9/28.6/22.2 | 15.9/28.6/22.2 |
| Габаритные размеры - Ш×В×Г | (мм) | 990×1635×790 | 990×1635×790 | 990×1635×790 | 1340×1635×825 | 1340×1635×825 | 1340×1635×825 | 1340×1635×825 |
| Вес (кг) | 232 | 232 | 232 | 300 | 300 | 300 | 300 | |
| Диапазон рабочих температур | Охлаждение (°С) | -15~52 | ||||||
| Нагрев (°С) | -25~19 | |||||||
| ГВС (°С) | -20~43 | |||||||
* Указан диаметр запорных вентилей для подключения трубопроводов хладагента к наружному блоку
