Комплектующие элементы - Секция увлажнения

Камера орошения

Камера орошения относится к адиабатическому типу увлажнителей воздуха. Адиабатические увлажнители распыляют воду в виде мельчайших капель, которые испаряются в воздухе, поглощая из него теплоту и тем самым охлаждая его. Таким образом, кроме поддержания влажности адиабатические увлажнители обладают потенциалом испарительного охлаждения, как прямого, так и косвенного. Также адиабатические увлажнители потребляют небольшое количество электроэнергии, которая необходима только для работы водяного насоса, а это всего около 4 Вт на 1 литр распыляемой воды.

Система увлажнения состоит из набора форсунок низкого давления, питаемых водопроводной водой через коллектор. Подобный тип увлажнителей может использоваться как адиабатный охладитель или система водяной очистки воздуха. Для повышения эффективности увлажнения применяется система с двумя водяными распределителями, форсунки одного из которых направлены по потоку воздуха, а другого против.

Ключевые особенности системы:

• средняя эффективность,
• низкое сопротивление по воздуху,
• низкие эксплуатационные расходы.

Форсунки увлажнителя работают с невысоким давлением воды (2-3 бара). Эффективность увлажнения зависит от нескольких факторов:

• Скорости воздуха в сечении секции (чем ниже скорость, тем выше эффективность).
• Количества водораспределителей.
• Расхода циркулирующей воды.
• Длины секции.

Состав увлажнителя:

• Камера увлажнения, выполненная из нержавеющей стали AISI 304, герметично отделенная от панелей корпуса центрального кондиционера.
• Каплеотделители с рамой из стали AISI 304 и профилем из ПВХ с 2-я изгибами (возможна установка профилей из нержавеющей стали AISI 304 по запросу) (для системы с 2-я водораспределителями).
• Водораспределители из ПВХ-трубопроводов.

• Самоочищающиеся конические форсунки из композитного материала на основе армированного полипропилена.
• Емкость для сбора воды выполнена из нержавеющей стали AISI 304, толщиной 2.0 мм для повышения жесткости.
• Внешний циркуляционный центробежный насос.
• Система подпитки с пластиковым поплавковым регулятором (возможна установка электронного регулятора по запросу).

Потребление воды

Общее потребление воды в системе складывается из двух составляющих – расхода испарившейся воды (Qe) и продувочного расхода (Qb). Продувочный расход в рециркуляционных системах необходим для предотвращения чрезмерного повышения концентрации солей, что может привести к преждевременному износу и выходу из строя элементов увлажнителя.

Расход испарившейся воды рассчитывается как произведение массового расхода воздуха на разность влагосодержания воздуха до и после увлажнителя.

Для определения достаточной величины продувочного расхода необходимо знать степень жесткости воды. Граничными можно считать следующие значения:

• При жесткости <8 °f, Qb = 0,2 x Qe
• При жесткости >30 °f, Qb = 2 x Qe

Листы кассеты скрепляются и устанавливаются в корпус кассеты под давлением. Благодаря этому методу в конструкции не применяется клей, что позволяет:

• создать большую площадь поверхность испарения,
• увеличить срок службы сотового увлажнителя,
• эксплуатировать увлажнитель с любым видом воды.

Также листы имеют специальный профиль, который обеспечивает высокую эффективность увлажнения в сочетании с минимальными потерями давления.

Кассеты монтируются на раме из нержавеющей стали с интегрированной оросительной системой, что способствует простой замене и обслуживанию.

Сотовый увлажнитель

Сотовые увлажнители также относятся к адиабатическому типу увлажнителей.

Повышение относительной влажности и снижение температуры происходит в результате испарительного вследствие прохода через увлажненный слой насадки – это простой и безопасный способ увлажнения и охлаждения воздуха. Дополнительным его преимуществом являются низкие эксплуатационные расходы.

Основной элемент системы – сотовая кассета, которая монтируется в блок увлажнителя. Вода подается в верхнюю часть кассеты и стекает вниз по ее поверхности. Сухой воздух, проходя через влажный материал, абсорбирует поры воды.

Процесс увлажнения требует меньше энергии по сравнению с паровыми увлажнителями и камерами орошения. Неиспарившаяся вода принимает участие в промывке материала насадки и стекает в дренажный поддон. После этого вода либо используется повторно, либо удаляется через дренажное отверстие в поддоне.

Для предотвращения уноса капель за увлажнителем устанавливается каплеуловитель.

Сотовая кассета состоит из стекловолоконных листов, поэтому не может являться источником появления бактерий и плесени. Чтобы кассета поглощала влагу, но не теряла свою форму, материал пропитывают структурными добавками.

Способы регулирования производительности увлажнителей

Управление увлажнителями может осуществляться по нескольким схемам, которые обеспечивают различную точность. Наиболее распространенными являются регулирование по точке росы, ступенчатое и двухпозиционное регулирование.

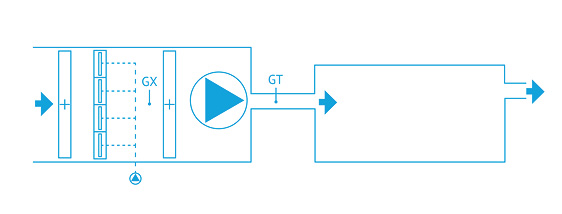

Регулирование по точке росы

Является самым точным, но и наиболее ресурсоемким способом регулирования. Точность поддержания относительной влажности 1-2%.

Насос увлажнителя включается при снижении значения относительной влажности воздуха в рабочей зоне до минимально допустимого значения. За увлажнителем устанавливается датчик точки росы, по которому регулируется работа первого нагревателя, а на выходе из установки установлен датчик температуры, по которому регулируется работа второго нагревателя. При этом циркуляционный расход воды всегда остается постоянным.

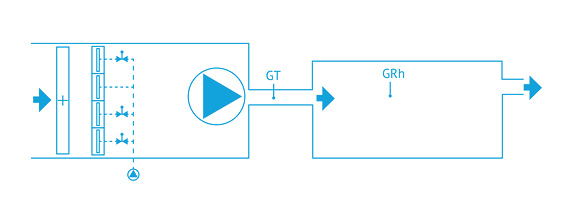

Ступенчатое регулирование

Точность ступенчатого регулирования составляет примерно 3-5%, в зависимости от количества ступеней.

При необходимости повышения относительной влажности включается насос и вода подается на участки кассеты. Площадь орошаемой поверхности меняется посредством электромагнитных клапанов, управление которыми осуществляется по датчику относительной влажности.

По датчику температуры на выходе регулируется работа нагревателя.

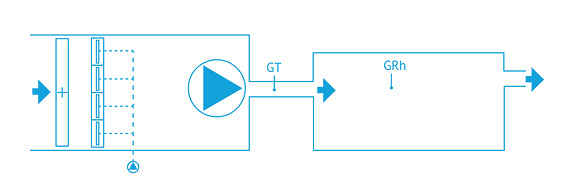

Двухпозиционное регулирование

Является самым простым и наименее точным методом. Алгоритм предусматривает запуск насоса и подачу жидкости на всю поверхность увлажнителя. При достижении максимальной границы значения относительной влажности насос останавливается. Когда влажность в помещении достигнет минимальной уставки увлажнитель снова приводится в работу. По датчику температуры на выходе регулируется работа нагревателя. Такой способ имеет погрешность 5-10%.

Паровой увлажнитель

Паровые увлажнители используют принцип изотермического увлажнения воздуха паром, который подается в увлажнительную камеру от парогенератора. Парогенератор располагается отдельно от установки обработки воздуха и соединяется с секцией увлажнения паропроводами. Возможна подача пара под давлением от парораспределительной сети.

Пар является стерильной средой, что является значительным преимуществом при обслуживании помещений с повышенными требованиями к чистоте воздуха. Однако, применение паровых увлажнителей характеризуются повышенным расходом электроэнергии по сравнению с адиабатическими увлажнителями.

Парораспределительная система может состоять как из системы парораспределительных трубок, так и из одного линейного парораспределителя.

По всей длине парораспределительных трубок размещаются отверстия, которые обеспечивают равномерное распределение пара на очень коротком расстоянии без образования конденсата. Трубки изготовлены из нержавеющей стали, как в теплоизоляции, так и без нее. В изолированных трубках распределительные форсунки изготавливаются из полифениленсульфида, особого прочного пластика способного постоянно выдерживать температуру до 220 °С. Если вертикальные парораспределительные трубки не имеют изоляции, форсунки в них не используются.

Коллектор, по которому пар подается на парораспределительные трубки, также изготовлен из нержавеющей стали. Может размещаться как сверху, так и снизу камеры.

При использовании парораспределительных патрубков они выполняют не только функцию подачи пара, но и является конденсатоотводчиком, с возможностью конденсата.
