Арт. Схема 3H
Узел регулирования для водного нагревателя со схемой исполнения 3Н
Характеристики
Kvs (пропускная способность клапана)
—
0,63 - 63 м3/ч
Диаметр узла регулирования
—
15 - 50 мм

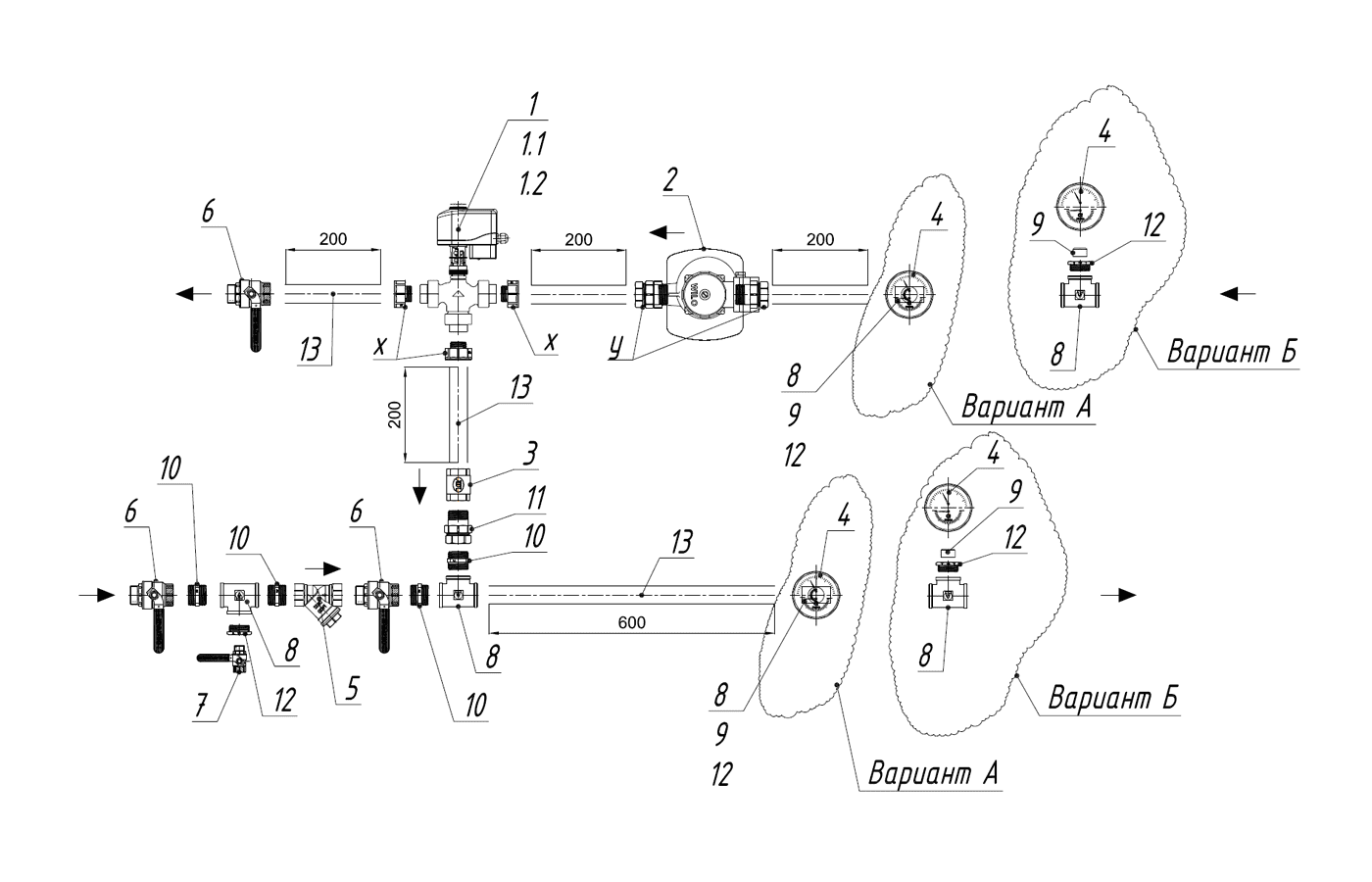

Схема исполнения 3Н
- 1. Клапан регулирующий трехходовой
- 1.1. Адаптер для привода
- 1.2. Привод клапана, 24В, упр. 0-10В
- 2. Насос циркуляционный
- 3. Обратный клапан
- 4. Термоманометр, 0…10бар, 0…120С, присоедин.-G1/4, с переходником G1/2
- 5. Фильтр сетчатый
- 6. Шаровой кран, с ручкой рычаг
- 7. Шаровой кран, с ручкой рычаг
- 8. Тройник сталь
- 9. Удлинитель латунный
- 10. Ниппель
- 11. Разъемное соединение
- 12. Футорка
- 13. Труба стальная водогазопроводная
