Арт. ВИОС-160
Вентилятор осевой приточный магистральный. Предназначен для применения в системах вентиляции, воздушного отопления и системах приточной противодымной вентиляции.
Характеристики
Количество типоразмеров
—
4,00 - 12,5
Расход воздуха
—
1,5 - 100 тыс. м³/час
Давление вентилятора
—
50 - 1500 Па
Рабочие температуры наружного воздуха
—
-60…+45 °С
Мощность, кВт
—
260
Вентиляторы осевые магистральные серии ВИОС-160 предназначены для применения в системах вентиляции, воздушного отопления и системах приточной противодымной вентиляции.
Выпускаются в вариантах исполнения: Н; К1; Вз; ВзК1
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Вентилятор состоит из:
- цилиндрического корпуса;
- рабочего колеса (16 листовых лопаток с изменяемым углом);
- асинхронного двигателя;
- опоры (О).

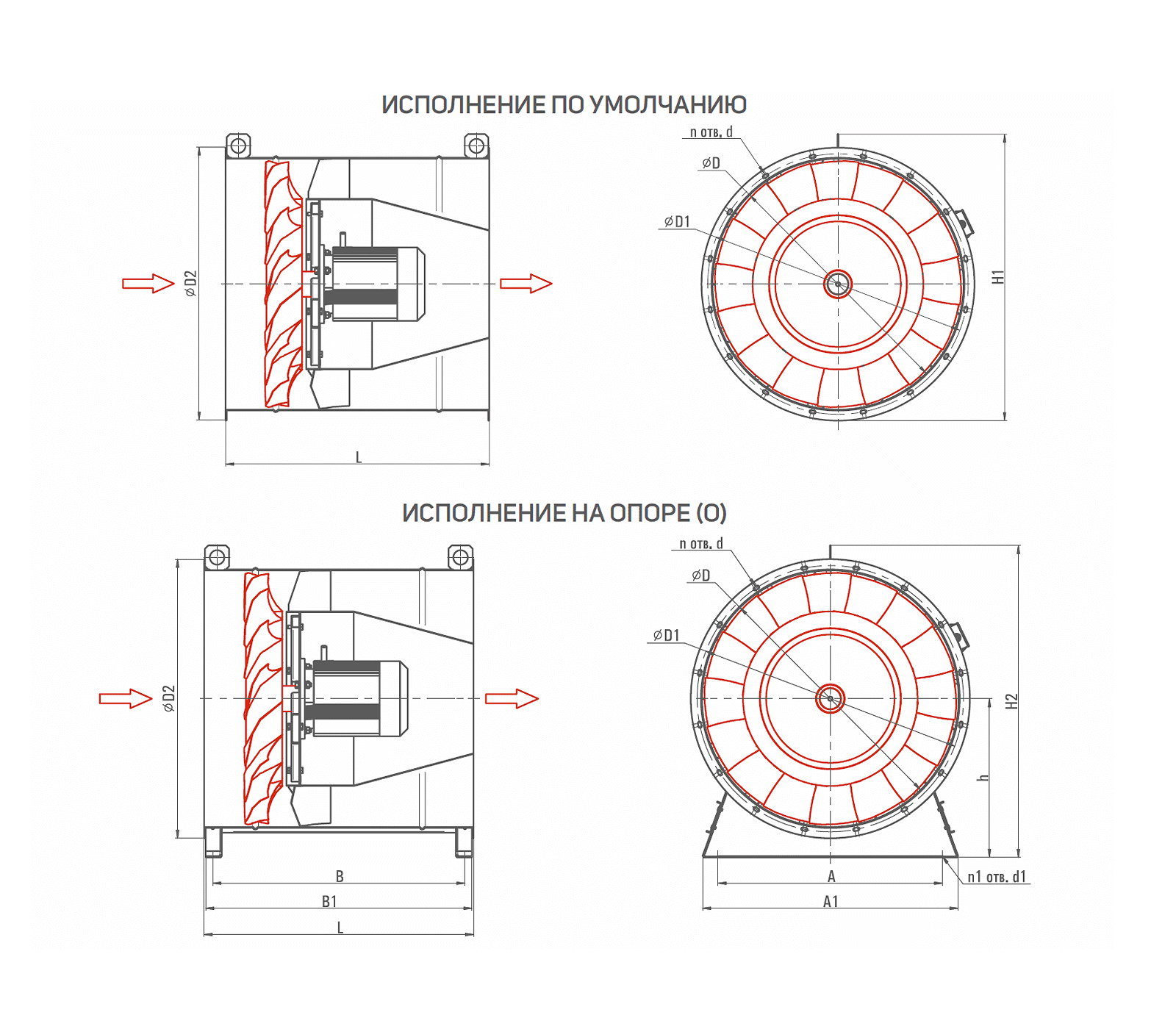

Габаритные и присоединительные размеры
| Размеры, мм | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип вентилятора | A | A1 | B | B1 | D | D1 | D2 | d | d1 | H1 | H2 | h | L | n | n1 |
| ВИОС-160-4,0 | 360 | 458 | 364 | 408 | 400 | 440 | 460 | 10 | 16 | 502 | 250 | 420 | 8 | 4 | |
| ВИОС-160-4,5 | 405 | 503 | 416 | 460 | 450 | 490 | 520 | 10 | 16 | 557 | 280 | 472 | 8 | 4 | |
| ВИОС-160-5,0 | 450 | 548 | 469 | 513 | 500 | 540 | 560 | 10 | 16 | 622 | 320 | 525 | 12 | 4 | |
| ВИОС-160-5,6 | 505 | 602 | 534 | 578 | 560 | 600 | 630 | 10 | 16 | 713 | 355 | 588 | 12 | 4 | |
| ВИОС-160-6,3 | 550 | 647 | 608 | 652 | 630 | 670 | 700 | 10 | 18 | 793 | 400 | 662 | 12 | 4 | |
| ВИОС-160-7,1 | 640 | 737 | 691 | 735 | 710 | 750 | 780 | 10 | 18 | 883 | 450 | 745 | 16 | 4 | |
| ВИОС-160-8,0 | 700 | 797 | 786 | 830 | 800 | 840 | 870 | 10 | 18 | 973 | 495 | 840 | 16 | 4 | |
| ВИОС-160-9,0 | 790 | 887 | 891 | 935 | 900 | 950 | 980 | 10 | 18 | 1078 | 550 | 945 | 16 | 4 | |
| ВИОС-160-10,0 | 900 | 997 | 996 | 1040 | 1000 | 1050 | 1080 | 10 | 18 | 1198 | 595 | 1050 | 16 | 6 | |
| ВИОС-160-11,2 | 980 | 1077 | 1122 | 1166 | 1120 | 1170 | 1220 | 12 | 22 | 1333 | 670 | 1176 | 20 | 6 | |
| ВИОС-160-12,5 | 1100 | 1197 | 1258 | 1302 | 1250 | 1300 | 1350 | 12 | 22 | 1478 | 750 | 1312 | 20 | 6 | |
