Вентилятор осевой приточный магистральный. Предназначен для применения в системах вентиляции, воздушного отопления и системах приточной противодымной вентиляции.
Вентиляторы осевые магистральные серии ВИОС-190 предназначены для применения в системах вентиляции, воздушного отопления и системах приточной противодымной вентиляции.
Комплектация электродвигателями для исполнений Н (Н; К1) и Вз (Вз; ВзК1) приведена в таблицах в разделе аэродинамические характеристики.
Выпускаются в вариантах исполнения: Н; К1; Вз; ВзК1.
Вентиляторные установки ВИОС-190 оснащаются осевыми рабочими колесами, лопатки которых выполнены из армированного полиамида. Угол установки лопаток может изменяться и регулируется в заводских условиях. Рабочие колеса крепятся непосредственно на вал электродвигателя. Корпус вентилятора изготовлен из малоуглеродистой стали.
При заборе воздуха непосредственно из окружающей среды рекомендуется установку комплектовать конфузором входным КВ и сеткой защитной СЗ. Для частичного использования динамического давления на выходе вентилятора рекомендуется устанавливать диффузор выходной ДВ. При необходимости вентиляторная установка комплектуется
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 2-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Вентилятор состоит из:
- цилиндрического корпуса;
- рабочего колеса (от 3-х до 16-ти профильный лопаток из алюминиевого сплава с изменяемым углом установки);
- асинхронного двигателя;
- опоры (О).

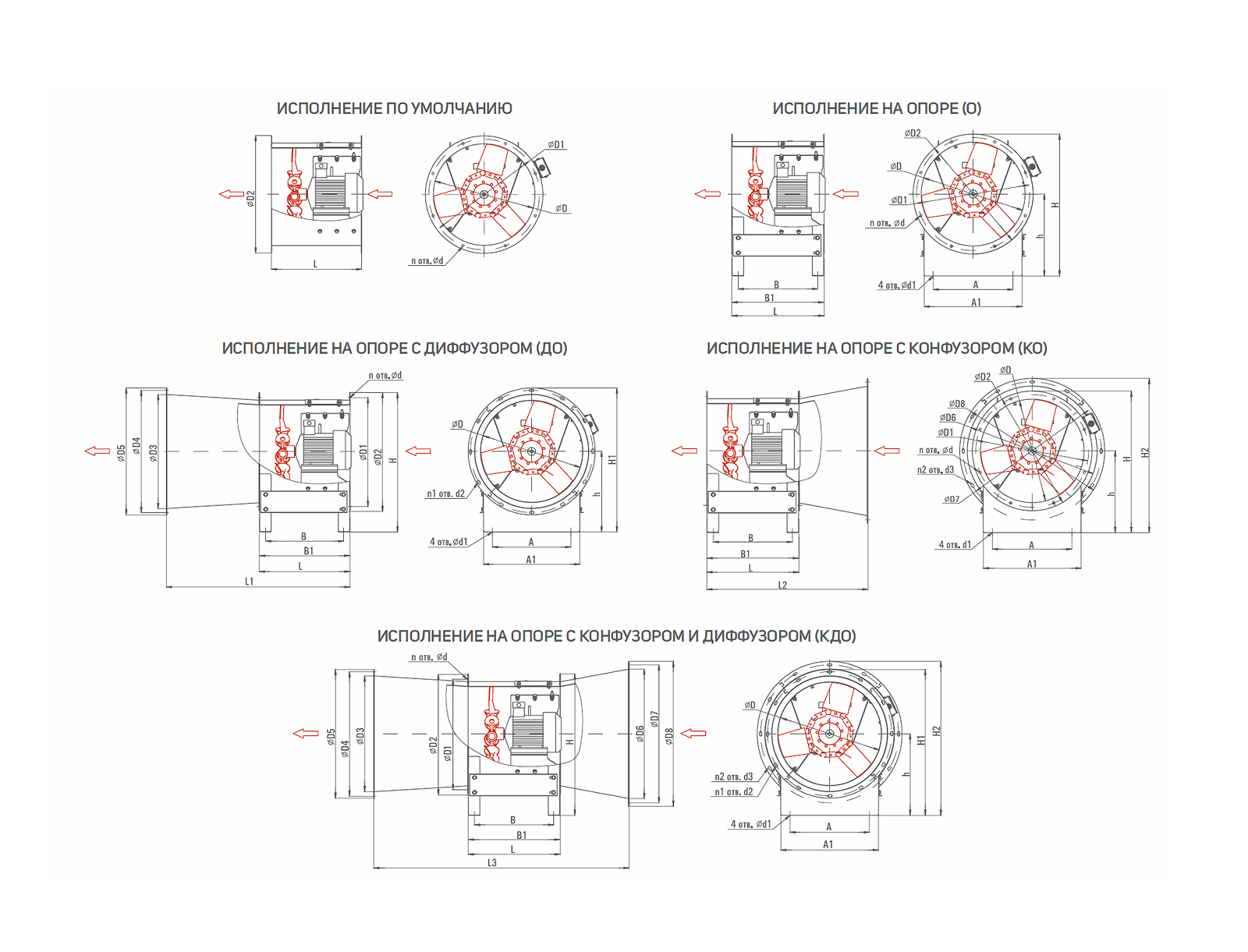

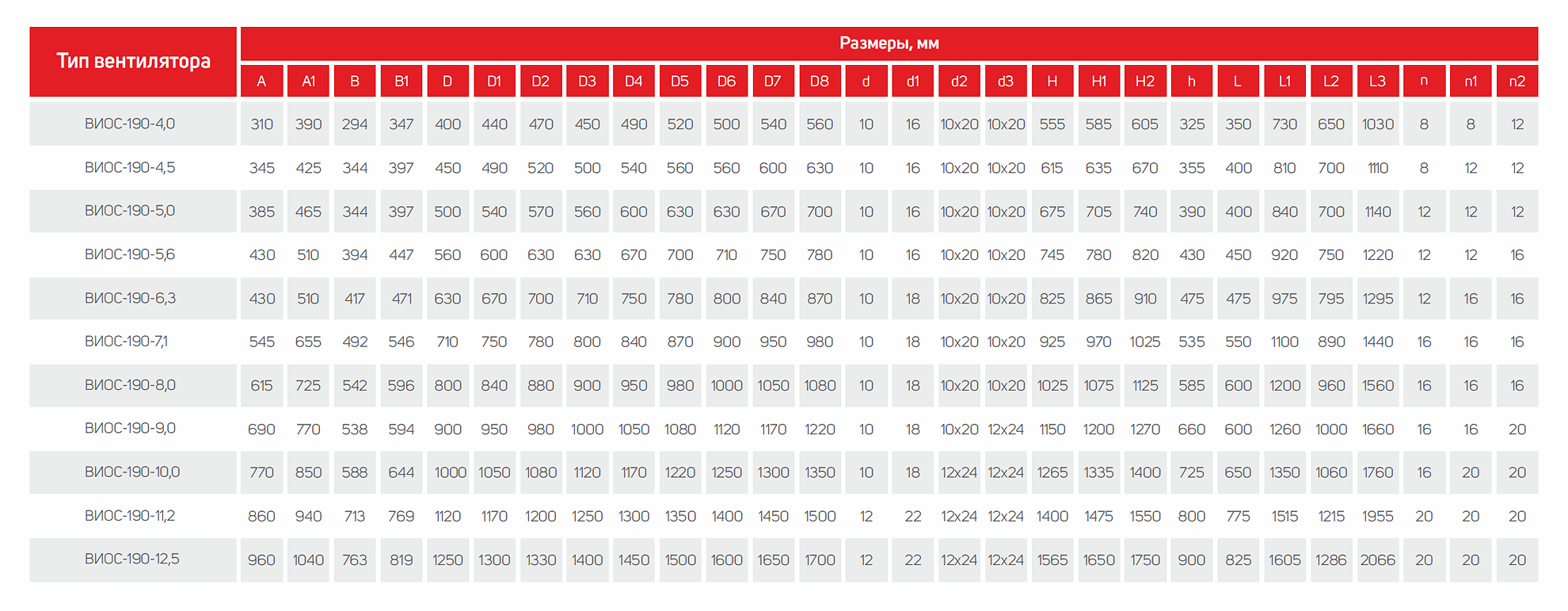

Габаритные и присоединительные размеры
