Вентилятор радиальный крышный вытяжной КВИН-С с выбросом потока в стороны. Предназначен для применения в системах общеобменной вытяжной вентиляции.
Крышные вытяжные вентиляторы KLF/KSK применяются для перемещения воздуха, который не содержит липких веществ и волокнистых материалов, без содержания пыли и других твердых примесей не более 100 мг/м³, в условиях умеренного климата 1 категории размещения по ГОСТ 15150-69 (двигатель А), в условиях умеренно-холодного климата 2 категории размещения (двигатель S) и устанавливаются на кровле.
Данная серия вентиляторов применяется в системах вытяжной вентиляции жилых, общественных и производственных помещений. Вентиляторы предназначены для удаления воздуха из помещений непосредственно через крышу или через крышу и воздуховоды, имеют компактные размеры, и обеспечивают удобство монтажа и обслуживания. Максимальная температура перемещаемого воздуха — от -45°С до +40°С (двигатель А), от -60°С до +40°С (двигатель S).
Конструкция
Корпус вентилятора выполнен из оцинкованной стали, имеет съемную сервисную крышку.
Вентилятор имеет факельный выброс удаляемого воздуха и защищен от попадания осадков внутрь корпуса обратным клапаном. Рабочее колесо выполнено с загнутыми назад лопатками правого направления вращения, изготовлено из углеродистой стали.
Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях, имеют степень защиты IP54. Ресурс вентилятора достигает 50 000 часов без профилактики за счет применения современных материалов и технологий.
Расшифровка артикула (ASR-2.KLFH.31.11)
| ASR | -2 | .KLF | H | .31 | .11 |
|---|---|---|---|---|---|
| Модификация оборудования | Типоразмер | KLF — тип вентилятора. | H — направление выхлопа (V — вверх; H — в сторону). |
Рабочее колесо вентилятора. | 11 — мощность двигателя в кВт/10 (11 — 1,1 кВт). |
Регулирование производительности
Производительность вентиляторов FP / FB можно регулировать изменением скорости вращения двигателя в пределах мощности двигателя посредством частотного регулятора с изменением частоты подаваемого напряжения от 25 до 65 Гц, тем самым обеспечивая регулировку оборотов рабочего колеса вентилятора.
Рекомендации по проектированию
Вентиляторы устанавливаются на монтажный стакан или воздуховод в вертикальном положении. Вентиляторы могут комплектоваться монтажными стаканами в шумоизолированном корпусе как под скатную, так и под плоскую кровлю.

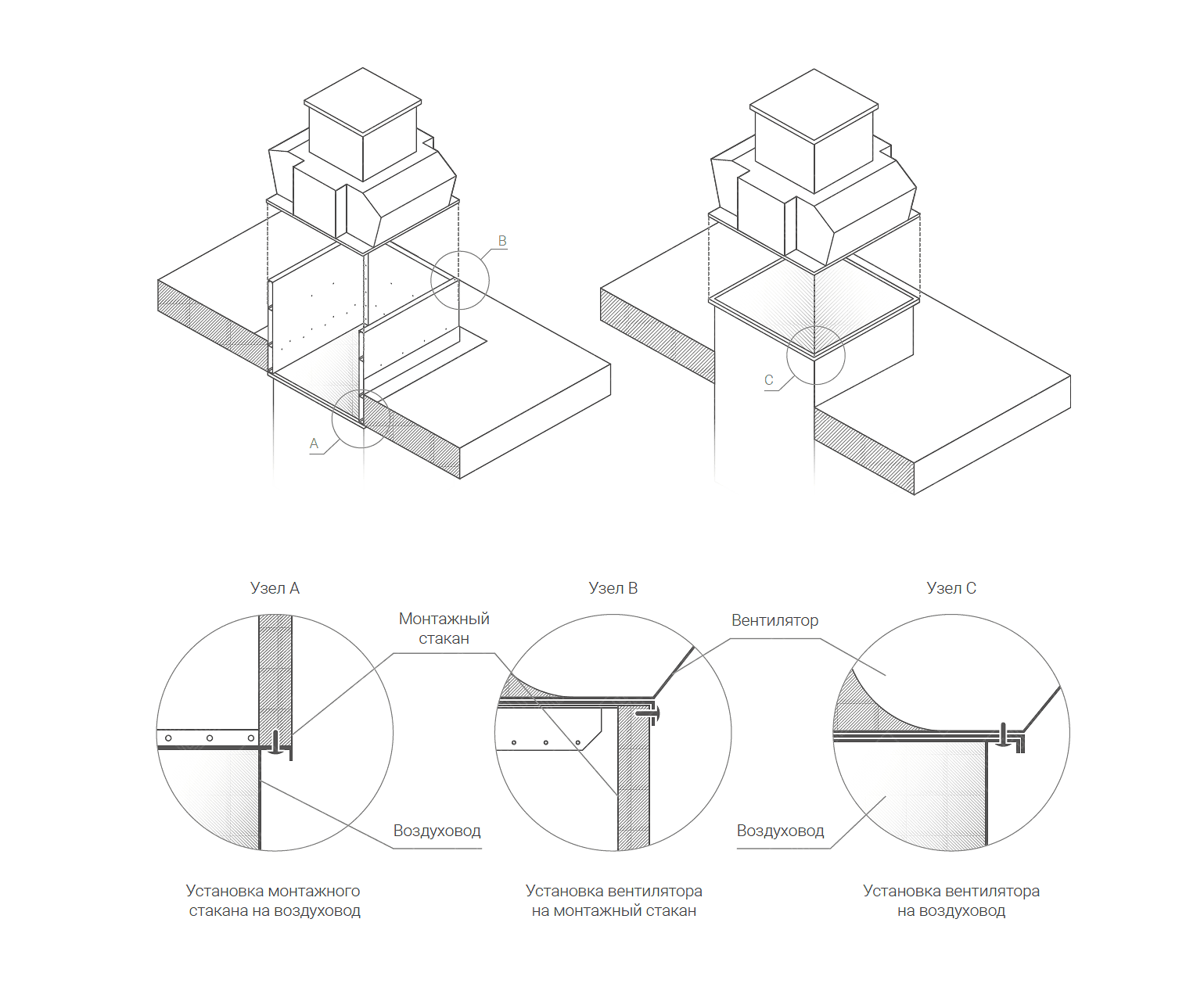

Узел крепления монтажного стакана к воздуховоду, вентилятора к монтажному стакану
Рекомендации по проектированию
При проектировании вентиляционных систем необходимо предусматривать свободное пространство для монтажа привода клапана в области его установки.
При подборе привода необходимо учитывать размер штока.
Вылет заслонки для типоразмера 315 равен 15 мм.

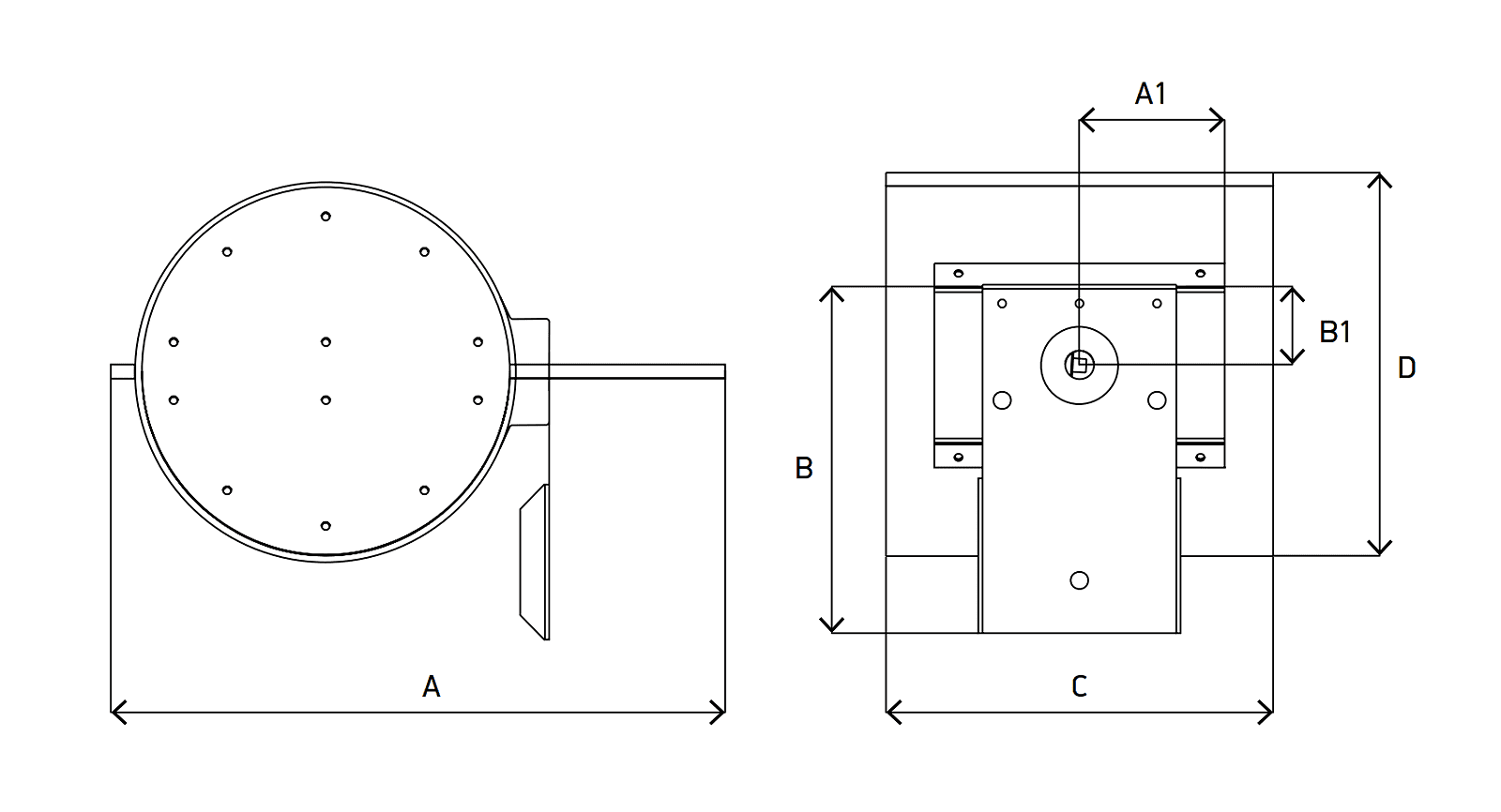

Габаритные размеры клапанов ACD с осью под привод
Габаритно-весовые характеристики
| Типоразмер | Фильтр | А, мм | А1, мм | B, мм | B1, мм | C, мм | D, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| 100 | V.1 | 300 | 100 | 180 | 42 | 200 | 97 | 0,4 |
| 125 | V.1 | 330 | 100 | 180 | 42 | 200 | 122 | 0,5 |
| 160 | V.1 | 360 | 100 | 180 | 42 | 200 | 157 | 0,7 |
| 200 | V.1 | 400 | 100 | 180 | 42 | 200 | 197 | 1,0 |
| 250 | V.1 | 450 | 140 | 180 | 42 | 280 | 247 | 1,5 |
| 315 | V.1 | 520 | 150 | 180 | 42 | 300 | 312 | 2,1 |
