Вентилятор общепромышленный крышный КВИН-В с выбросом потока в верх (факельный выброс).
Вентиляторы радиальные серии КВИН-В предназначены для применения в системах общеобменной и противодымной вентиляции.
Режим работы вентилятора: общеобменная вентиляция (ОВ), дымоудаление (ДУ) и совмещенный режим (ДУВ). Комплектация электродвигателями для вариантов ДУ, ДУВ и ОВ приведена в таблицах (см. спецификацию) в разделе аэродинамические характеристики.
Выпускаются в вариантах исполнения: ОВ; К1; К2; Ж; ЖК1; Вз; Вз2; ВзК1; ВзК2; Вз2К1; Вз2К2.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Вентилятор состоит из:
- сварного корпуса;
- защитного кожуха из оцинкованной стали;
- рабочего колеса с назад загнутыми листовыми лопатками;
- асинхронного двигателя.
Содержание липких веществ, волокнистых материалов, а также пыли, других твердых веществ не должно превышать 100 мг/м3.

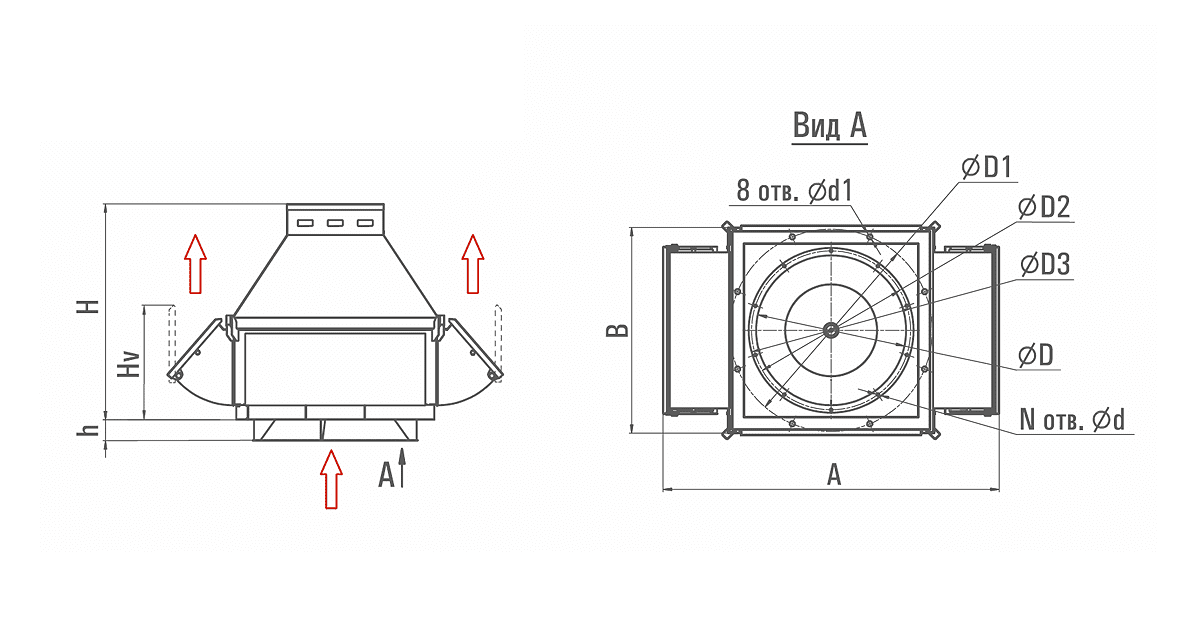

Габаритные и присоединительные размеры
| Размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип вентилятора | A | B | D | D1 | D2 | D3 | d | d1 | H | h | N |
| КВИН-В-2,25 | 672 | 396 | 225 | 375 | 245 | 275 | 8 | 15 | 479 | 30 | 4 |
| КВИН-В-2,5 | 674 | 396 | 250 | 375 | 270 | 300 | 10 | 15 | 491 | 30 | 6 |
| КВИН-В-2,8 | 738 | 432 | 280 | 375 | 310 | 330 | 10 | 15 | 551 | 30 | 8 |
| КВИН-В-3,15 | 815 | 466 | 315 | 420 | 345 | 365 | 10 | 15 | 589 | 30 | 8 |
| КВИН-В-3,55 | 871 | 512 | 355 | 470 | 385 | 405 | 10 | 15 | 609 | 25 | 8 |
| КВИН-В-4,0 | 985 | 571 | 400 | 530 | 440 | 450 | 10 | 14 | 784 | 40 | 8 |
| КВИН-В-4,5 | 1052 | 618 | 450 | 600 | 490 | 500 | 10 | 14 | 757 | 55 | 10 |
| КВИН-В-5,0 | 1146 | 686 | 500 | 675 | 540 | 550 | 10 | 18 | 740 | 70 | 10 |
| КВИН-В-5,6 | 1245 | 750 | 560 | 750 | 600 | 610 | 10 | 18 | 767 | 90 | 12 |
| КВИН-В-6,3 | 1369 | 828 | 630 | 840 | 670 | 680 | 10 | 18 | 838 | 110 | 12 |
| КВИН-В-7,1 | 1490 | 918 | 710 | 945 | 750 | 760 | 10 | 18 | 943 | 130 | 12 |
| КВИН-В-8,0 | 1636 | 1019 | 800 | 1065 | 840 | 850 | 10 | 18 | 1067 | 160 | 12 |
| КВИН-В-9,0 | 1876 | 1178 | 900 | 1200 | 950 | 960 | 10 | 18 | 1257 | 170 | 12 |
| КВИН-В-10,0 | 2047 | 1307 | 1000 | 1350 | 1050 | 1060 | 10 | 18 | 1291 | 230 | 16 |
| КВИН-В-11,2 | 2356 | 1435 | 1120 | 1500 | 1170 | 1200 | 12 | 18 | 1532 | 230 | 18 |
| КВИН-В-12,5 | 2456 | 1602 | 1250 | 1680 | 1300 | 1320 | 12 | 18 | 1604 | 230 | 18 |
