Вентилятор радиальный крышный малошумный с выбросом потока в стороны.
Вентиляторы радиальные крышные вытяжные серии ВИК-Ш предназначены для применения в системах общеобменной вентиляции.
Выпускаются в вариантах исполнения: ОВ; К1; Вз; ВзК1.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Вентиляторы имеют пониженный уровень шума на выходе за счет использования специальной шумопоглащающей облицовки внутри корпуса и шумоглушащей крыши, которая также служит эффективной защитой от атмосферных осадков.
Вентилятор состоит из:
- стального корпуса;
- рабочего колеса с назад загнутыми листовыми лопатками;
- асинхронного двигателя.
Содержание липких веществ, волокнистых материалов, а также пыли, других твердых веществ не должно превышать 100 мг/м3.

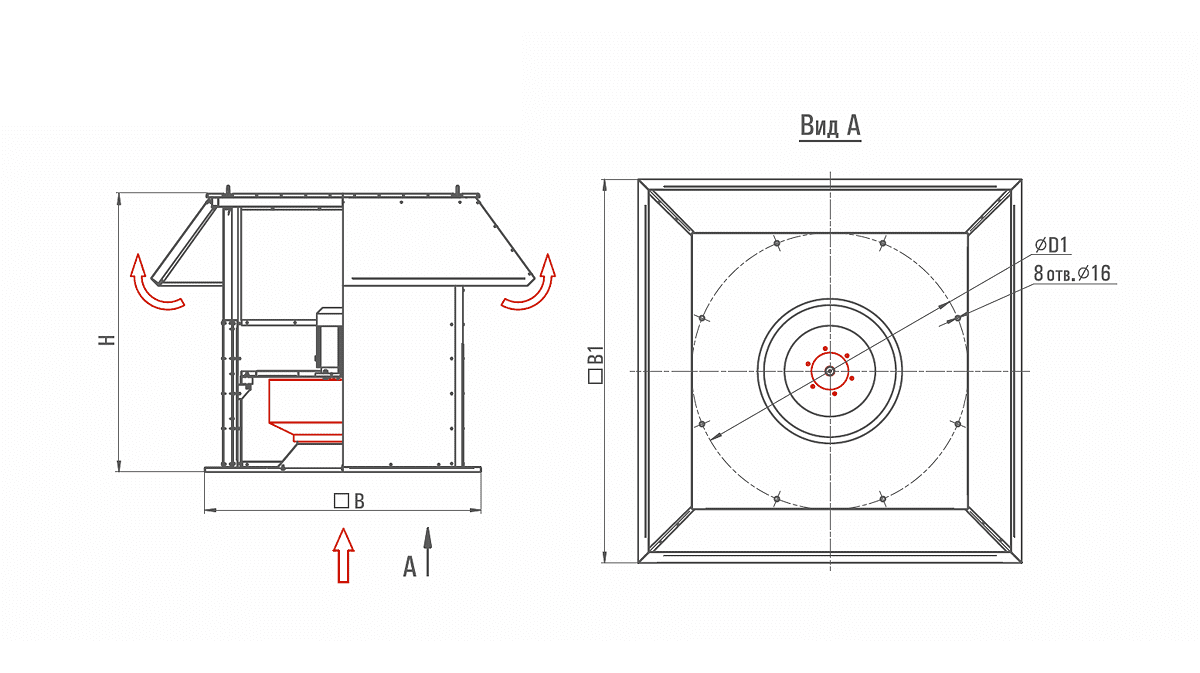

Габаритные характеристики
| Размеры, мм | |||||
|---|---|---|---|---|---|
| Тип вентилятора | B | B1 | D | D2 | H |
| ВИК-Ш-1,6 | 440 | 463 | 220 | 332 | 454 |
| ВИК-Ш-2,0 | 370 | 520 | 245 | 332 | 493 |
| ВИК-Ш-2,5 | 535 | 725 | 300 | 414 | 621 |
| ВИК-Ш-2,8 | 535 | 736 | 300 | 435 | 631 |
| ВИК-Ш-3,15 | 595 | 780 | 375 | 535 | 703 |
| ВИК-Ш-3,55 | 620 | 925 | 375 | 535 | 743 |
| ВИК-Ш-4,0 | 800 | 980 | 375 | 750 | 799 |
| ВИК-Ш-4,5 | 759 | 1055 | 470 | 750 | 888 |
| ВИК-Ш-5,0 | 840 | 1200 | 470 | 840 | 993 |
| ВИК-Ш-5,6 | 940 | 1385 | 580 | 840 | 1164 |
| ВИК-Ш-6,3 | 1051 | 1620 | 730 | 960 | 1244 |
