Вентилятор радиальный пристенный с вертикальной ориентацией корпуса.
Вентиляторы радиальные пристенные серии ВРП-С-06 предназначены для применения в системах общеобменной, воздушного отопления и противодымной вентиляции.
Режим работы вентилятора: общеобменная вентиляция (ОВ), дымоудаление (ДУ) и совмещенный режим (ДУВ). Комплектация электродвигателями для вариантов ДУ, ДУВ и ОВ приведена в таблицах в разделе аэродинамические характеристики.
Выпускаются в вариантах исполнения: Н; К1; К2; Вз; Ж; ЖК1; Вз2; ВзК1; ВзК2; Вз2К1; Вз2К2.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 2-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Спиральный корпус с уменьшенным выходным патрубком позволяет гарантированно получать поток со скоростью больше 20 м/с, что требуется для размещения пристенных вентиляторов вытяжной противодымной вентиляции на стенах с окнами.
Вентилятор состоит из:
- сварного корпуса;
- защитного теплоизолированного кожуха;
- рабочего колеса с назад загнутыми листовыми лопатками;
- асинхронного двигателя.

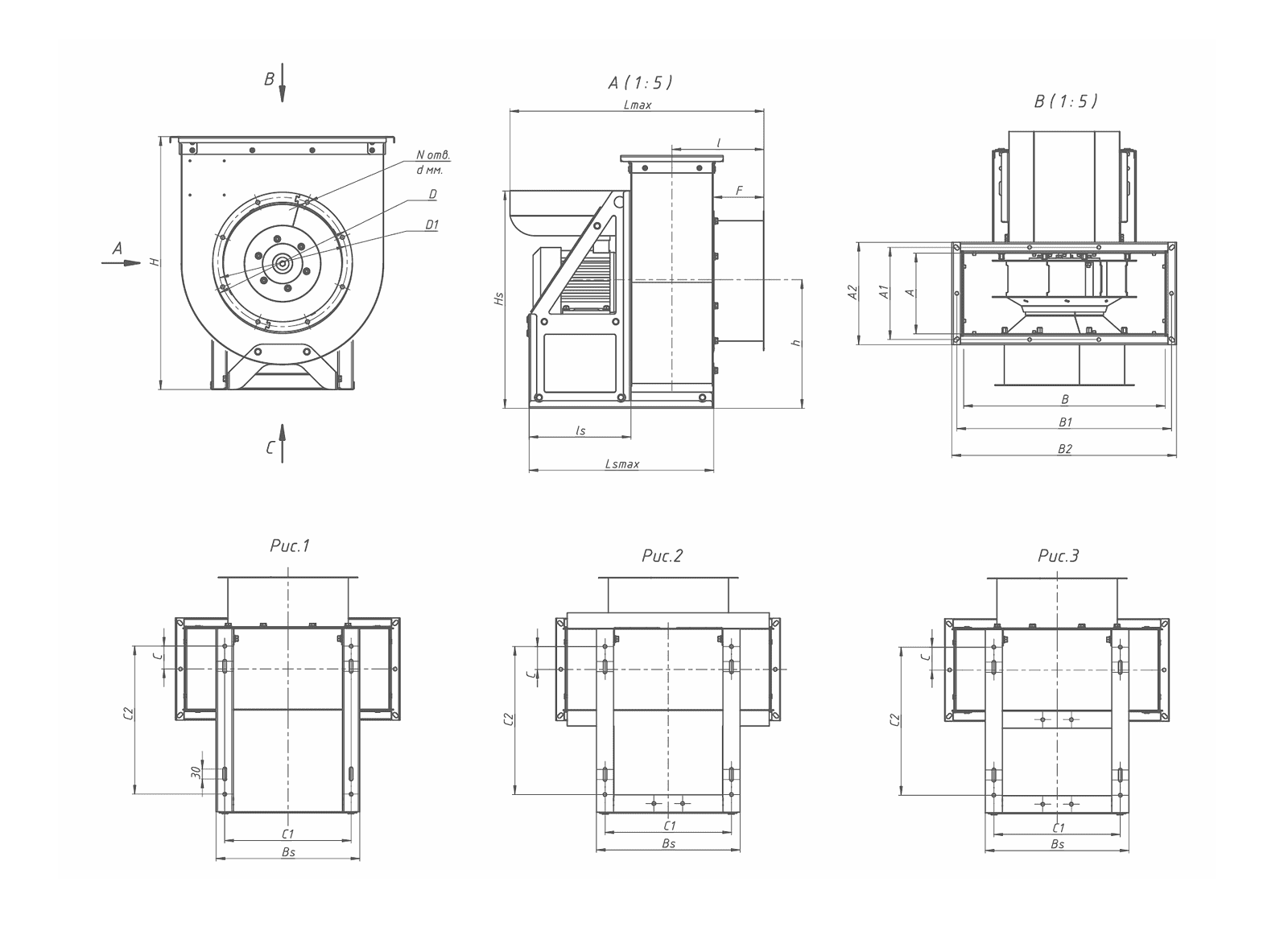

Варианты исполнения:
- 01 – входной патрубок + термоизолированный кожух
- 02 – только термоизолированный кожух
- 03 – только входной патрубок
Вентиляторы выпускаются в варианте установки на пол (на раму).
Для вентиляторов до № 6,3 включительно возможно крепление к стене на кронштейнах (заказываются отдельно).
