Арт. ВИОС-160-ДУ
Горизонтальный осевой вентилятор дымоудаления со спрямляющим аппаратом.
Предназначен для применения в системах вытяжной противодымной вентиляции.
Характеристики
Количество типоразмеров
—
4,00 ÷ 12,5
Расход воздуха
—
1,5 ÷ 100 тыс. м³/час
Давление вентилятора
—
50 - 1500 Па
Рабочие температуры наружного воздуха
—
-60…+40 °С
Мощность, кВт
—
260
Вентиляторы осевые дымоудаления серии ВИОС-160 ДУ предназначены для применения в системах дымоудаления.
Режим работы вентилятора: дымоудаление (ДУ).
Выпускаются в вариантах исполнения: К1.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Общие сведения:
- максимальная температура перемещаемой среды: 400°/600° — 2 часа;
- капсулированный электродвигатель;
- 1-ая конструктивная схема (непосредственное соединение с двигателем);
- горизонтальный цилиндрический корпус;
- 16 листовых лопаток с изменяемым углом установки;
- опоры в исполнении (О).
Дополнительно вентиляторы серии ВИОС-160 ДУ могут быть укомплектованы: термостойкими гибкими вставками, щитом автоматики и управления для систем дымоудаления и др.
Не применимы для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

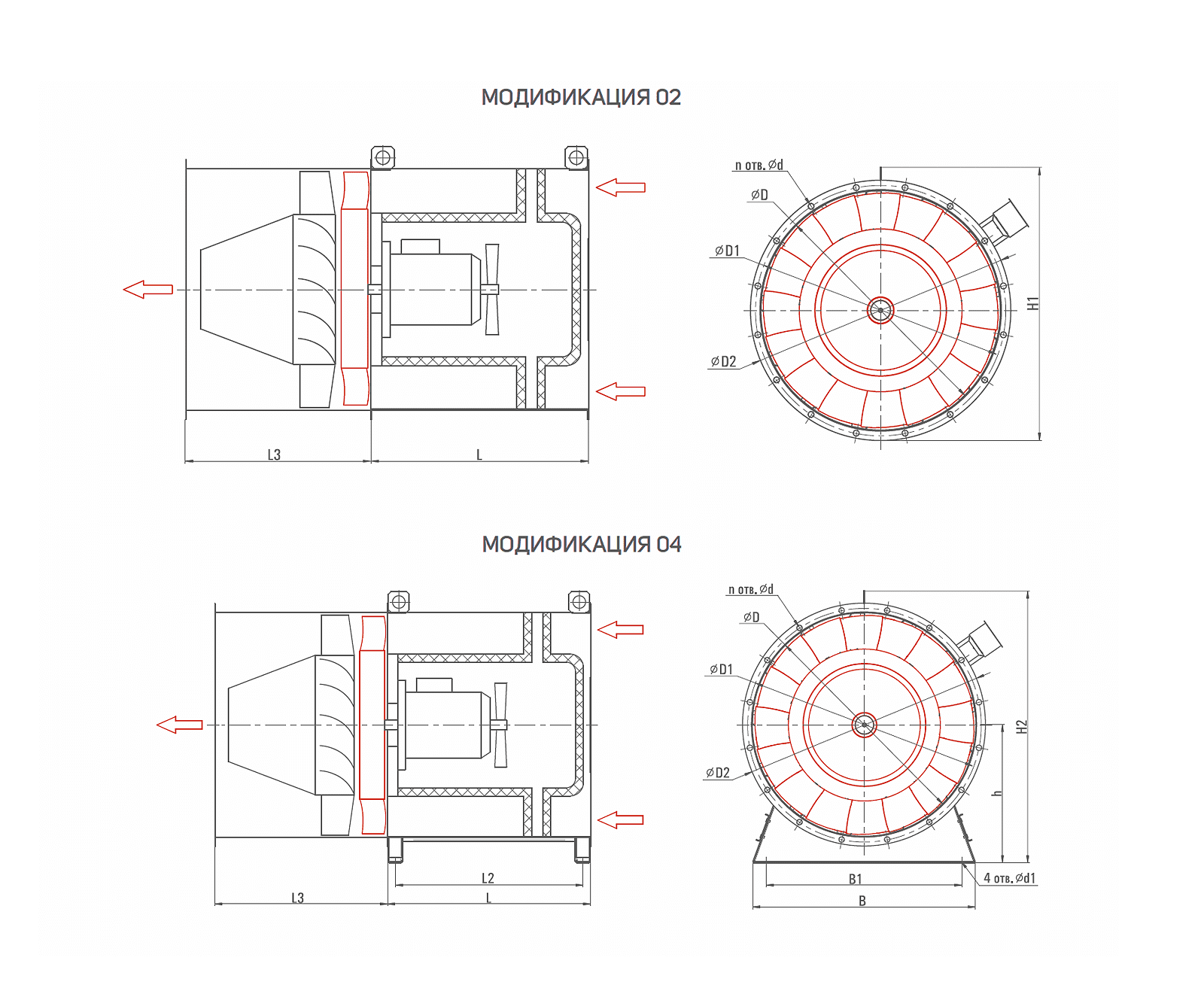

Габаритные и присоединительные размеры
| Размеры, мм | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип вентилятора | B | B1 | D | D1 | D2 | d | d1 | H1 | H2 | h | L | L2 | L3 | n |
| ВИОС-160-4,0-ДУ | 360 | 458 | 400 | 440 | 460 | 12 | 12 | 480 | 540 | 290 | 516 | 460 | 275 | 8 |
| ВИОС-160-4,5-ДУ | 405 | 503 | 450 | 490 | 520 | 12 | 12 | 530 | 600 | 325 | 598 | 545 | 400 | 8 |
| ВИОС-160-5,0-ДУ | 450 | 548 | 500 | 540 | 560 | 12 | 12 | 570 | 660 | 360 | 680 | 625 | 420 | 12 |
| ВИОС-160-5,6-ДУ | 505 | 602 | 560 | 600 | 630 | 12 | 12 | 650 | 760 | 405 | 723 | 670 | 490 | 12 |
| ВИОС-160-6,3-ДУ | 550 | 647 | 630 | 670 | 700 | 12 | 12 | 720 | 840 | 450 | 766 | 710 | 565 | 12 |
| ВИОС-160-7,1-ДУ | 640 | 737 | 710 | 750 | 780 | 12 | 12 | 790 | 930 | 500 | 856 | 800 | 585 | 16 |
| ВИОС-160-8,0-ДУ | 700 | 797 | 800 | 840 | 870 | 12 | 12 | 885 | 1040 | 560 | 945 | 890 | 755 | 16 |
| ВИОС-160-9,0-ДУ | 790 | 887 | 900 | 950 | 980 | 14 | 14 | 995 | 1180 | 650 | 1152 | 1100 | 850 | 16 |
| ВИОС-160-10,0-ДУ | 900 | 997 | 1000 | 1050 | 1080 | 14 | 14 | 1095 | 1295 | 690 | 1152 | 1100 | 900 | 16 |
| ВИОС-160-11,2-ДУ | 980 | 1077 | 1120 | 1170 | 1220 | 14 | 18 | 1230 | 1455 | 790 | 1211 | 1155 | 1075 | 20 |
| ВИОС-160-12,5-ДУ | 1100 | 1197 | 1250 | 1300 | 1350 | 14 | 18 | 1350 | 1520 | 790 | 1136 | 1080 | 970 | 20 |
