Арт. ВИОС-160К-ДУ
Крышный осевой вентилятор дымоудаления со спрямляющим аппаратом.
Предназначен для применения в системах вытяжной противодымной вентиляции.
Характеристики
Количество типоразмеров
—
4,00 ÷ 12,5
Расход воздуха
—
1,5 ÷ 100 тыс. м³/час
Давление вентилятора
—
50 - 1500 Па
Рабочие температуры наружного воздуха
—
-60…+40 °С
Мощность, кВт
—
260
Вентиляторы осевые дымоудаления серии ВИОС-160К предназначены для применения в системах противодымной вентиляции. Крышный.
Режим работы вентилятора: дымоудаление (ДУ).
Выпускаются в вариантах исполнения: К1.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Общие сведения:
- максимальная температура перемещаемой среды: 400°/600° — 2 часа;
- капсулированный электродвигатель;
- 1-ая конструктивная схема (непосредственное соединение с двигателем);
- вертикальный цилиндрический корпус;
- 16 листовых лопаток с изменяемым углом установки;
- спрямляющий аппарат.
Дополнительно вентиляторы серии ВИОС-160К ДУ могут быть укомплектованы: термостойкими гибкими вставками, щитом автоматики и управления для систем дымоудаления и др.
Не применимы для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

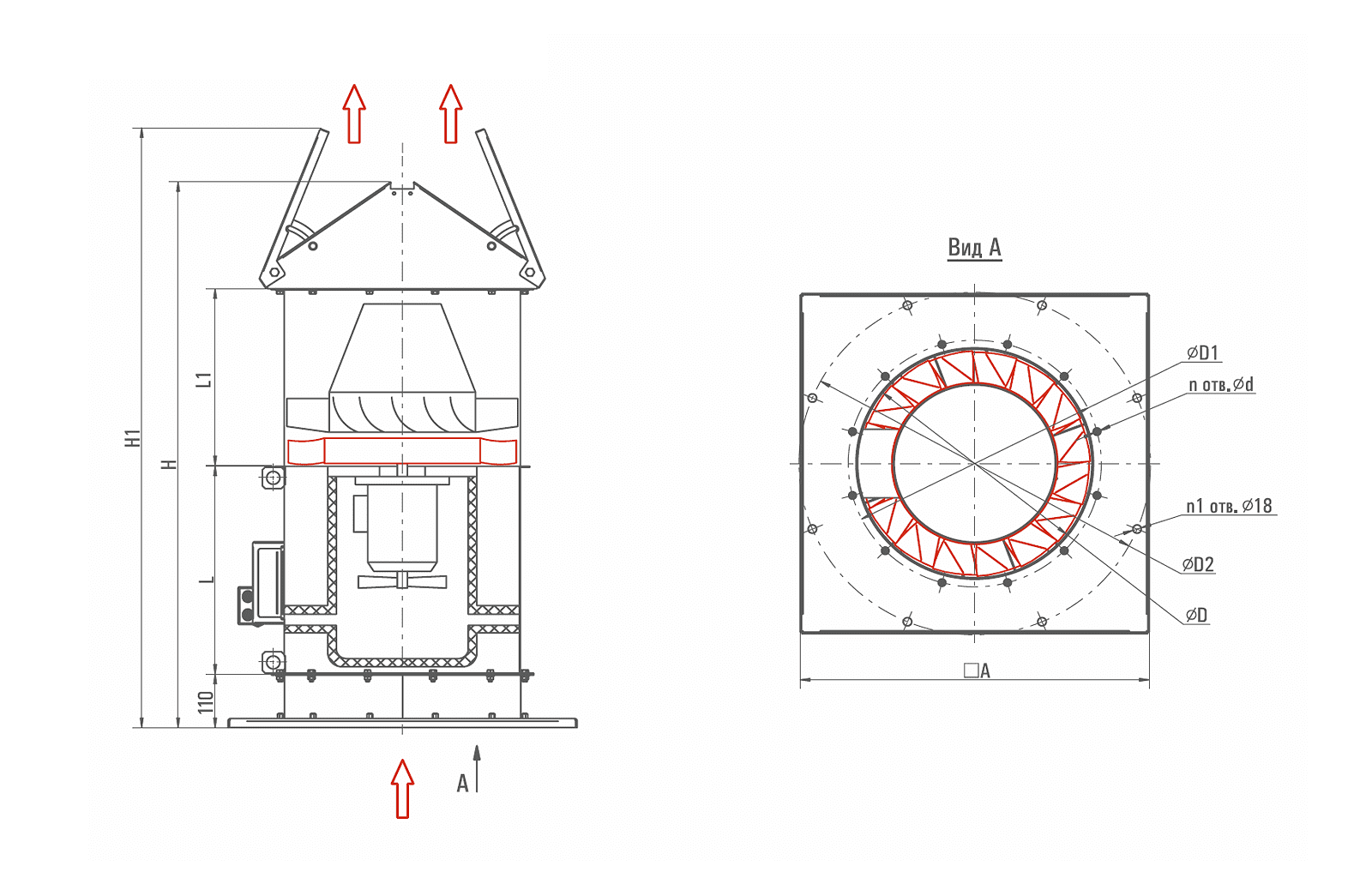

Габаритные и присоединительные размеры
| Размеры, мм | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип вентилятора | A | D | D1 | D2 | d | H | H1 | L | L1 | n | n1 |
| ВИОС-160К-4,0-ДУ | 600 | 400 | 440 | 600 | 12 | 1275 | 1385 | 516 | 275 | 8 | 12 |
| ВИОС-160К-4,5-ДУ | 675 | 450 | 490 | 675 | 12 | 1430 | 1525 | 598 | 400 | 8 | 12 |
| ВИОС-160К-5,0-ДУ | 745 | 500 | 540 | 750 | 12 | 1485 | 1565 | 680 | 420 | 12 | 12 |
| ВИОС-160К-5,6-ДУ | 830 | 560 | 600 | 840 | 12 | 1745 | 1855 | 723 | 490 | 12 | 12 |
| ВИОС-160К-6,3-ДУ | 935 | 630 | 670 | 945 | 12 | 2010 | 2155 | 766 | 565 | 12 | 12 |
| ВИОС-160К-7,1-ДУ | 1050 | 710 | 750 | 1065 | 12 | 2170 | 2340 | 856 | 585 | 16 | 16 |
| ВИОС-160К-8,0-ДУ | 1180 | 800 | 840 | 1200 | 12 | 2485 | 2680 | 945 | 755 | 16 | 16 |
| ВИОС-160К-9,0-ДУ | 1325 | 900 | 950 | 1350 | 14 | 2587 | 2757 | 1152 | 850 | 16 | 16 |
| ВИОС-160К-10,0-ДУ | 1470 | 1000 | 1050 | 1500 | 14 | 2692 | 2837 | 1152 | 900 | 16 | 16 |
| ВИОС-160К-11,2-ДУ | 1645 | 1120 | 1170 | 1680 | 14 | 2996 | 3221 | 1211 | 1075 | 20 | 20 |
| ВИОС-160К-12,5-ДУ | 1835 | 1250 | 1300 | 1875 | 14 | 2946 | 3251 | 1136 | 970 | 20 | 20 |
