Осевой вентилятор дымоудаления.
Предназначен для применения в системах вытяжной противодымной вентиляции.
Вентиляторы осевые дымоудаления серии ВИОС-190 ДУ предназначены для применения в системах дымоудаления.
Режим работы вентилятора: дымоудаление (ДУ).
Комплектация электродвигателями для вариантов ДУ приведена в таблицах (см. спецификацию) в разделе аэродинамические характеристики.
Выпускаются в вариантах исполнения: К1
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Общие сведения:
- максимальная температура перемещаемой среды: 300°/400° — 2 часа;
- капсулированный электродвигатель;
- термостойкий двигатель;
- 1-ая конструктивная схема (непосредственное соединение с двигателем);
- от 3-х до 16-ти профильный лопаток из алюминиевого сплава с изменяемым углом установки;
- опоры в исполнении (О).

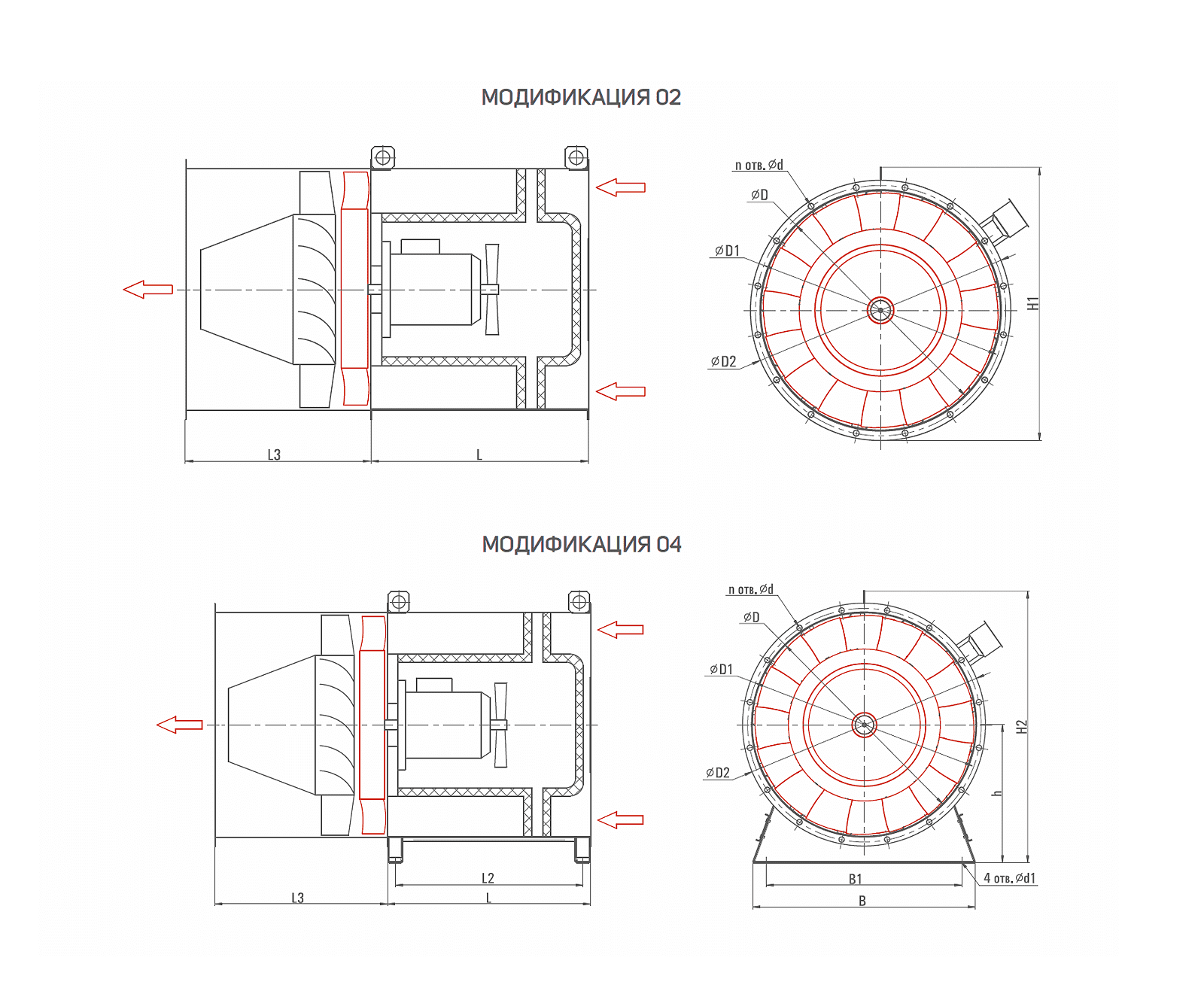

Габаритные и присоединительные размеры
| Размеры, мм | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тип вентилятора | A | A1 | A2 | B | B1 | D | D1 | d1 | d2 | H | h | L | n |
| ВИОС-190-4,0-ДУ | 444 | 506 | 80 | 380 | 440 | 400 | 440 | M10 | 12 | 578 | 325 | 660 | 8 |
| ВИОС-190-4,5-ДУ | 494 | 556 | 80 | 450 | 510 | 450 | 490 | M10 | 12 | 633 | 355 | 735 | 8 |
| ВИОС-190-5,0-ДУ | 544 | 606 | 80 | 450 | 510 | 500 | 540 | M10 | 12 | 693 | 390 | 740 | 12 |
| ВИОС-190-5,6-ДУ | 604 | 668 | 80 | 565 | 625 | 560 | 600 | M10 | 12 | 764 | 430 | 865 | 12 |
| ВИОС-190-6,3-ДУ | 674 | 738 | 100 | 565 | 625 | 630 | 670 | M10 | 12 | 844 | 475 | 875 | 12 |
| ВИОС-190-7,1-ДУ | 754 | 816 | 100 | 755 | 815 | 710 | 750 | M10 | 12 | 940 | 532 | 1075 | 16 |
| ВИОС-190-8,0-ДУ | 846 | 908 | 100 | 755 | 815 | 800 | 840 | M10 | 14 | 1036 | 582 | 1085 | 16 |
| ВИОС-190-9,0-ДУ | 946 | 1008 | 120 | 755 | 815 | 900 | 950 | M10 | 14 | 1162 | 658 | 1095 | 16 |
| ВИОС-190-10,0-ДУ | 1046 | 1108 | 120 | 755 | 815 | 1000 | 1050 | M10 | 14 | 1276 | 722 | 1105 | 16 |
| ВИОС-190-11,2-ДУ | 1166 | 1228 | 120 | 890 | 950 | 1120 | 1170 | M12 | 14 | 1412 | 798 | 1250 | 20 |
| ВИОС-190-12,5-ДУ | 1296 | 1358 | 130 | 890 | 950 | 1250 | 1300 | M12 | 14 | 1577 | 898 | 1260 | 20 |
