Осевой крышный вентилятор дымоудаления.
Предназначен для применения в системах вытяжной противодымной вентиляции.
Вентиляторы осевые дымоудаления серии ВИОС-190К ДУ предназначены для применения в системах дымоудаления.
Режим работы вентилятора: дымоудаление (ДУ).
Комплектация электродвигателями для вариантов ДУ приведена в таблицах (см. спецификацию) в разделе аэродинамические характеристики.
Выпускаются в вариантах исполнения: К1
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 1-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Общие сведения:
- максимальная температура перемещаемой среды: 300°/400° — 2 часа;
- капсулированный электродвигатель;
- термостойкий двигатель;
- встроенный конфузор;
- вертикальный цилиндрический корпус;
- встроенный термо-шумо изолированный монтажный стакан;
- от 3-х до 16-ти профильный лопаток из алюминиевого сплава с изменяемым углом установки;

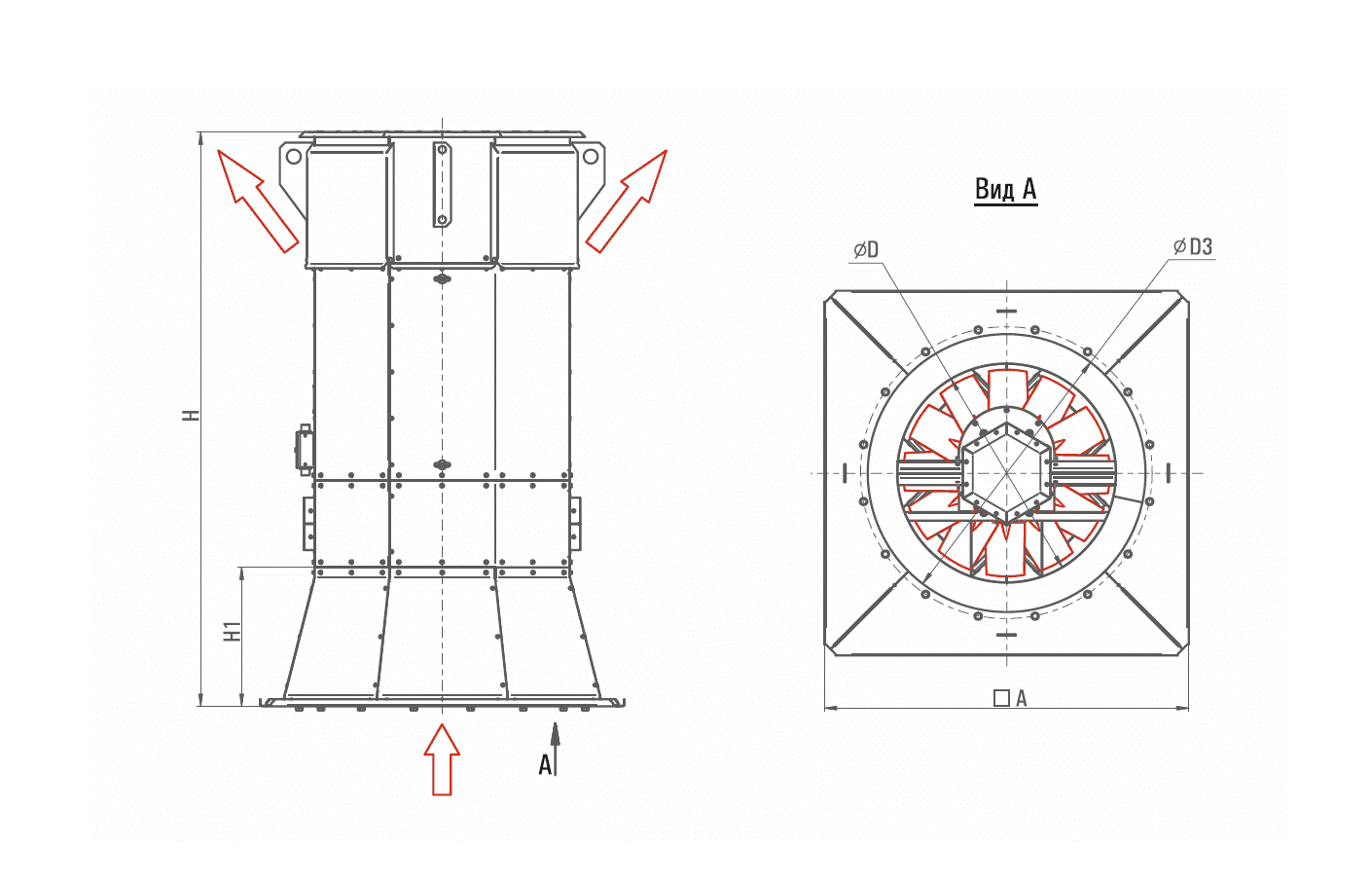

Габаритные и присоединительные размеры
| Размеры, мм | |||||
|---|---|---|---|---|---|
| Тип вентилятора | A | D | D3 | H | H1 |
| ВИОС-190К-4,0-ДУ | 750 | 400 | 500 | 1240 | 300 |
| ВИОС-190К-4,5-ДУ | 810 | 450 | 560 | 1428 | 400 |
| ВИОС-190К-5,0-ДУ | 880 | 500 | 630 | 1440 | 400 |
| ВИОС-190К-5,6-ДУ | 960 | 560 | 710 | 1601 | 400 |
| ВИОС-190К-6,3-ДУ | 1050 | 630 | 800 | 1654 | 400 |
| ВИОС-190К-7,1-ДУ | 1150 | 710 | 900 | 1901 | 400 |
| ВИОС-190К-8,0-ДУ | 1250 | 800 | 1000 | 2066 | 500 |
| ВИОС-190К-9,0-ДУ | 1370 | 900 | 1120 | 3136 | 500 |
| ВИОС-190К-10,0-ДУ | 1500 | 1000 | 1250 | 2206 | 500 |
| ВИОС-190К-11,2-ДУ | 1650 | 1120 | 1400 | 2123 | 500 |
| ВИОС-190К-12,5-ДУ | 1850 | 1250 | 1600 | 2204 | 500 |
