Вентилятор радиальный канальный для круглых и квадратных каналов.
Модель КШ – с повышенной шумоизоляцией корпуса.
Вентиляторы канальные серии КРАВ-К (КШ) предназначены для применения в системах общеобменной вентиляции, воздушного отопления и системах приточной противодымной вентиляции.
Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно). Для установки в круглые воздуховоды следует использовать специальные переходные фланцы.
Комплектация электродвигателями для исполнений Н (Н; К1) и Вз (Вз; ВзК1) приведена в таблицах (см. спецификацию) в разделе аэродинамические характеристики.
Выпускаются в вариантах исполнения: ОВ; К1; Вз; ВзК1.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 3-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Вентилятор состоит из:
- прямоугольного корпуса;
- рабочего колеса;
- асинхронного двигателя;
- КРАВ-КШ — канальный вентилятор для круглых и квадратных каналов, с повышенной шумоизоляцией корпуса.

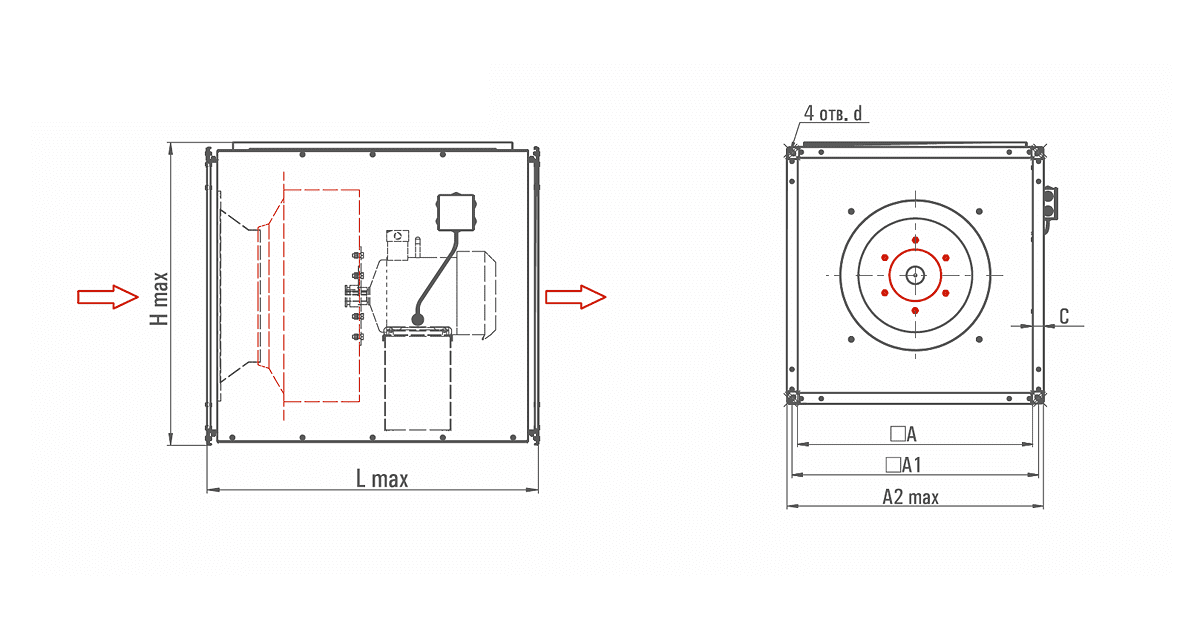

Габаритные и присоединительные размеры
| Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|
| Тип вентилятора | A | A1 | A2 max | C | H max | L max | d |
| КРАВ-К-28x28 | 280 | 300 | 320 | 20 | 400 | 450 | 8 |
| КРАВ-К-31x31 | 315 | 355 | 355 | 20 | 390 | 480 | 8 |
| КРАВ-К-35x35 | 355 | 375 | 395 | 20 | 430 | 540 | 8 |
| КРАВ-К-40x40 | 400 | 420 | 440 | 20 | 470 | 565 | 8 |
| КРАВ-К-45x45 | 450 | 470 | 490 | 20 | 520 | 580 | 8 |
| КРАВ-К-50x50 | 500 | 530 | 560 | 30 | 580 | 700 | 10 |
| КРАВ-К-56x56 | 560 | 590 | 620 | 30 | 635 | 735 | 10 |
| КРАВ-К-63x63 | 630 | 660 | 690 | 30 | 705 | 750 | 10 |
| КРАВ-К-71x71 | 710 | 740 | 770 | 30 | 785 | 765 | 10 |
| КРАВ-К-80x80 | 800 | 830 | 860 | 30 | 875 | 780 | 10 |
| КРАВ-К-90x90 | 900 | 930 | 960 | 30 | 975 | 850 | 10 |
| КРАВ-К-100x100 | 1000 | 1030 | 1060 | 30 | 1075 | 900 | 10 |
| КРАВ-К-112x112 | 1120 | 1150 | 1180 | 30 | 1195 | 1150 | 10 |
| КРАВ-К-125x125 | 1250 | 1280 | 1310 | 30 | 1300 | 1250 | 10 |
