Вентилятор радиальный канальный для прямоугольный каналов.
Модель ПШ – с повышенной шумоизоляцией корпуса.
Вентиляторы канальные серии КРАВ-П (ПШ) предназначены для применения в системах общеобменной вентиляции, воздушного отопления и системах приточной противодымной вентиляции.
Могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно).
Комплектация электродвигателями для исполнений Н (Н; К1) и Вз (Вз; ВзК1) приведена в таблицах в разделе аэродинамические характеристики.
Выпускаются в вариантах исполнения: ОВ; К1; Вз; ВзК1.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 3-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Вентилятор состоит из:
- прямоугольного корпуса;
- рабочего колеса;
- асинхронного двигателя;
- шумоизолированный корпус (модель ПШ).

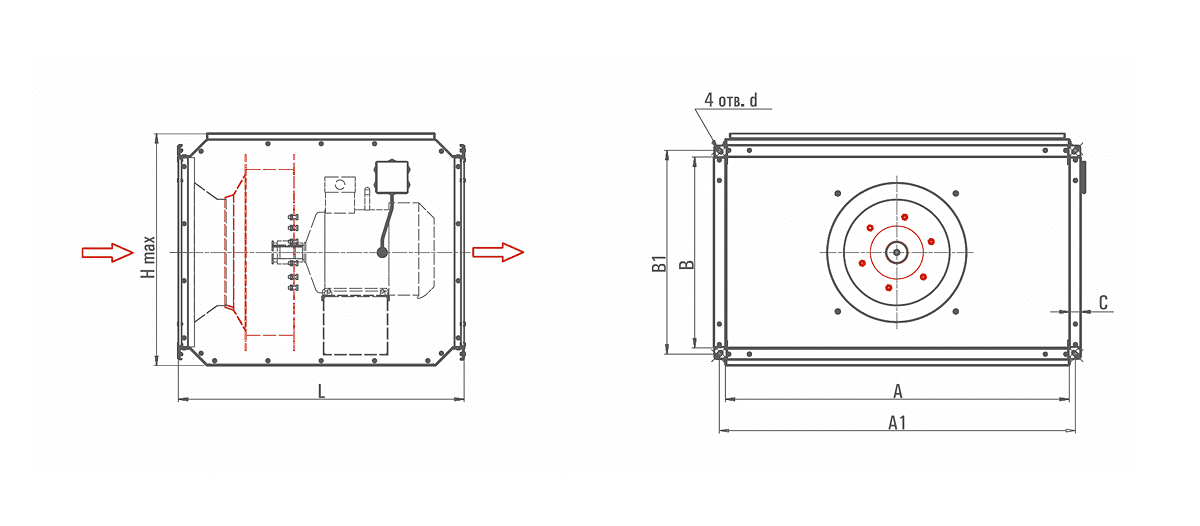

Габаритные и присоединительные размеры
| Размеры, мм | ||||||||
|---|---|---|---|---|---|---|---|---|
| Тип вентилятора | A | A1 | B | B1 | C | d | H max | L |
| КРАВ-П-40x20 | 400 | 426 | 200 | 225 | 20 | 8x14 | 333 | 450 |
| КРАВ-П-50x25 | 500 | 526 | 250 | 276 | 20 | 8x14 | 347 | 480 |
| КРАВ-П-50x30 | 500 | 526 | 300 | 326 | 20 | 8x14 | 407 | 535 |
| КРАВ-П-60x30 | 600 | 626 | 300 | 326 | 20 | 8x14 | 407 | 565 |
| КРАВ-П-60x35 | 600 | 626 | 350 | 376 | 20 | 8x14 | 449 | 580 |
| КРАВ-П-70x40 | 700 | 726 | 400 | 426 | 20 | 8x14 | 517 | 700 |
| КРАВ-П-80x50 | 800 | 835 | 500 | 535 | 30 | 10x21 | 609 | 735 |
| КРАВ-П-90x50 | 900 | 935 | 500 | 535 | 30 | 10x21 | 609 | 750 |
| КРАВ-П-100x50 | 1000 | 1035 | 500 | 535 | 30 | 10x21 | 667 | 765 |
| КРАВ-П-100x60 | 1000 | 1035 | 600 | 635 | 30 | 10x21 | 769 | 780 |
| КРАВ-П-120x70 | 1200 | 1233 | 700 | 733 | 30 | 10x21 | 829 | 820 |
| КРАВ-П-140x80 | 1400 | 1435 | 800 | 835 | 30 | 10x21 | 929 | 860 |
| КРАВ-П-160x90 | 1600 | 1634 | 900 | 934 | 30 | 10x21 | 1040 | 950 |
