Вентилятор радиальный канальный для квадратных и круглых каналов.
Вентиляторы могут монтироваться непосредственно в воздуховоды в любом положении (горизонтально, вертикально, наклонно).
Для установки в круглые воздуховоды следует использовать специальные переходные фланцы.
Вентиляторы канальные серии ВРПВ-Н (НК) предназначены предназ-начены для применения в системах общеобменной вентиляции, воздушного отопления и системах приточной противодымной вентиляции. Вперед загнутые лопатки.
Выпускаются в вариантах исполнения: ОВ; К1; К2; Вз; Вз2; ВзК1; ВзК2; Вз2К1; Вз2К2.
Вентиляторы предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ), тропического (Т) климата 3-й категории размещения по ГОСТ 15150.
Температура окружающей среды от -45ºС до +40ºС для умеренного климата, от -60ºС до +40ºС для умеренного и холодного климата, от -10ºС до +50ºС для тропического климата.
Вентилятор состоит из:
- прямоугольного корпуса;
- рабочего колеса с 32 загнутыми назад лопатками;
- асинхронного двигателя;
- термостойкого исполнения (модель НК)

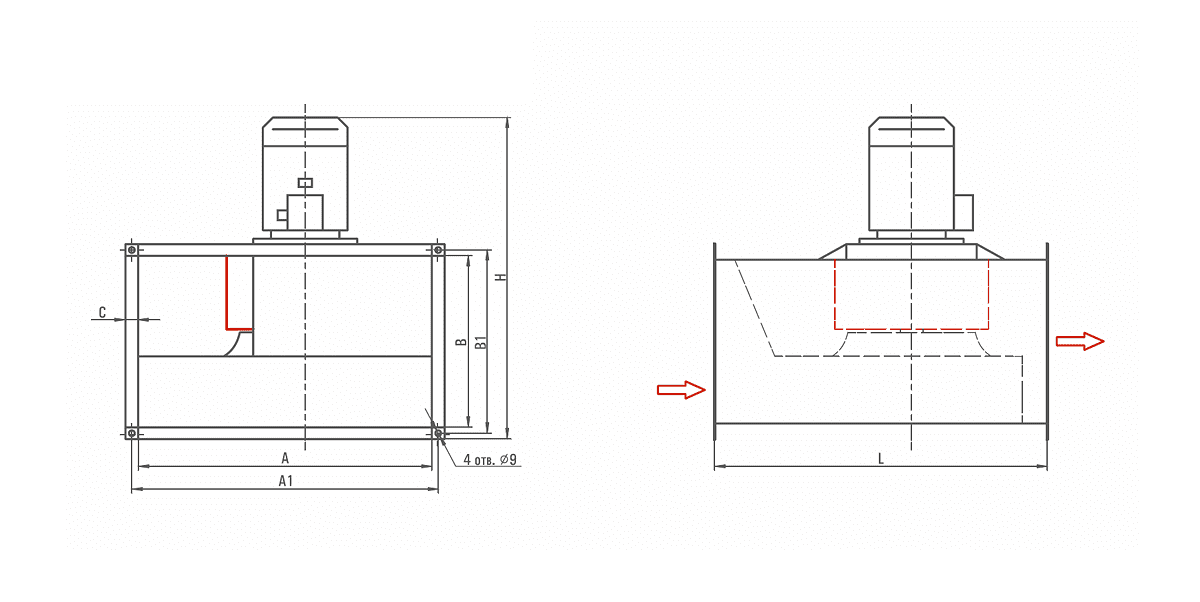

Габаритные и присоединительные размеры
| Размеры, мм | |||||||
|---|---|---|---|---|---|---|---|
| Тип вентилятора | A | A1 | B | B1 | C | H | L |
| ВРПВ-Н-2,0 | 500 | 520 | 250 | 279 | 20 | 495 | 550 |
| ВРПВ-Н-2,25 | 500 | 520 | 300 | 320 | 20 | 570 | 600 |
| ВРПВ-Н-2,5 | 600 | 620 | 300 | 320 | 20 | 590 | 680 |
| ВРПВ-Н-2,8 | 600 | 620 | 350 | 370 | 20 | 650 | 720 |
| ВРПВ-Н-3,15 | 700 | 720 | 400 | 420 | 20 | 780 | 780 |
| ВРПВ-Н-3,55 | 800 | 830 | 500 | 530 | 30 | 900 | 900 |
| ВРПВ-Н-4,0 | 900 | 930 | 500 | 530 | 30 | 980 | 1035 |
