Фильтры воздушные для прямоугольных каналов AKFU предназначены для очистки воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха, оснащенных секциями УФ обеззараживания.
Конструкция
Фильтры воздушные AКFU представлены в девяти типоразмерах и в трех исполнениях по классу фильтрации. Корпуса фильтров изготовлены из оцинкованной стали.
Присоединение фланцевое
Материал фильтра
Фильтрующие вставки классов фильтрации F5, F7 и F9 изготовлены из специальной стекловолокнистой ткани Hi-Flo, оснащенной волокнами малого диаметра с равномерным расположением, что гарантирует постоянный и надежный захват частиц пыли.
Данный материал является стойким к агрессивному УФ-излучению и не разрушается под его воздействием, в отличие от материала Meltblown, который применяется в фильтрах AКF.
Условия эксплуатации
Температура проходящего через фильтр воздуха не должна превышать 70 °С
Элементы системы автоматики
— Реле перепада давления /DP.R (500 Па)
В случае более высокого перепада рекомендуется использовать реле /DP.R.1500 (1500 Па).
Расшифровка артикула
| AKFU | 60-30 | /EFU | /.9 |
|---|---|---|---|
| Модификация оборудования | Типоразмер | Фильтр воздушный. Внутреннее обозначение | Класс фильтрации: 5, 7, 9. |
Рекомендации по проектированию
Фильтр воздушный /EFU необходимо устанавливать в зоне прямого воздействия УФ-излучения.
Фильтр воздушный /EFU.5 рекомендуется применять только в качестве первичной ступени очистки воздуха.
Для предотвращения быстрого загрязнения фильтров /ЕFU,7 и /ЕFU.9 рекомендуется установить перед ними секцию воздушного фильтра /EFU.5 соответствующего типоразмера.
При проектировании участков вентиляционной системы необходимо предусматривать свободное пространство в области люка обслуживания для извлечения фильтрующей вставки, равное высоте секции фильтра.
При проектировании системы вентиляции рекомендуется заранее проектировать и закупать дополнительно вставку /EVU соответствующего типоразмера для последующей замены после проведения монтажных и (или) пусконаладочных работ на объекте.
При подборе оборудования рекомендованное значение запыленности фильтрующей вставки — 30%.
Рекомендации по монтажу
Внутри секции карманный фильтр должен быть установлен так, чтобы карманы располагались вертикально и не лежали друг на друге.
Не требует особой квалификации при монтаже.

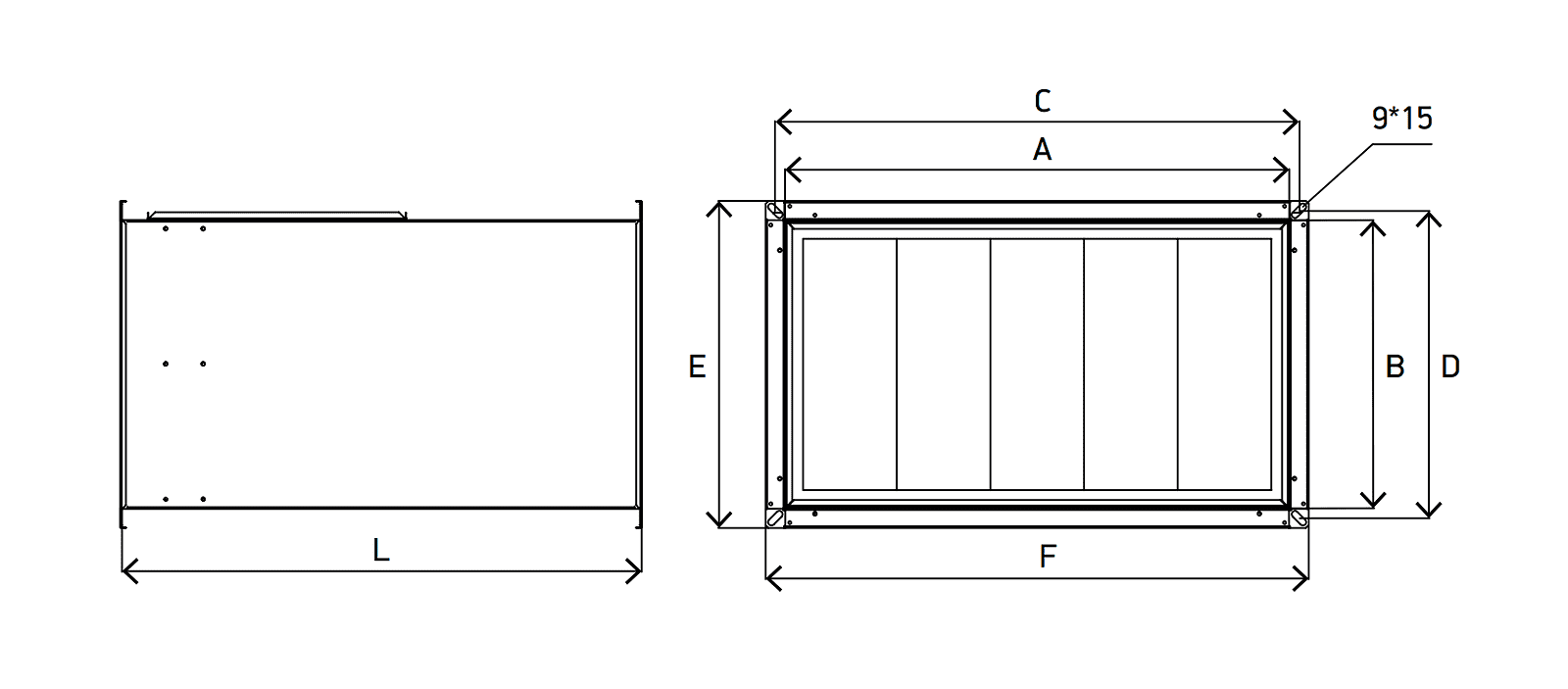

Габаритные и присоединительные размеры
Габаритно-весовые характеристики воздушных фильтров /EF.5, /EF.7, /EF.9
| Типоразмер | Фильтр воздушный | А, мм | В, мм | С, мм | D, мм | E, мм | F, мм | L, мм | G, мм | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 40-20 | EF.5, EF.7, EF.9 | 400 | 200 | 430 | 230 | 460 | 260 | 540 | 9*15 | 7 |
| 50-25 | EF.5, EF.7, EF.9 | 500 | 250 | 530 | 280 | 560 | 310 | 640 | 9*15 | 9 |
| 50-30 | EF.5, EF.7, EF.9 | 500 | 300 | 530 | 330 | 560 | 360 | 640 | 9*15 | 10 |
| 60-30 | EF.5, EF.7, EF.9 | 600 | 300 | 630 | 330 | 660 | 360 | 640 | 9*15 | 11 |
| 60-35 | EF.5, EF.7, EF.9 | 600 | 350 | 630 | 380 | 660 | 410 | 640 | 9*15 | 12 |
| 70-40 | EF.5, EF.7, EF.9 | 700 | 400 | 730 | 430 | 760 | 460 | 720 | 9*15 | 14 |
| 80-50 | EF.5, EF.7, EF.9 | 800 | 500 | 830 | 530 | 860 | 560 | 800 | 9*15 | 23 |
| 90-50 | EF.5, EF.7, EF.9 | 900 | 500 | 930 | 530 | 960 | 560 | 800 | 9*15 | 24 |
| 100-50 | EF.5, EF.7, EF.9 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 800 | 9*15 | 28 |
