Вентилятор радиальный (центробежный) - ВР-140-40

Предназначен для применения в пылеочистных установках, системах пневматического транспортирования стружек, опилок, зерна и других системах.

Подробности

Характеристики

Количество типоразмеров

—

2,5 - 12,5

Расход воздуха

—

0,2 - 71 тыс. м³/час

Давление вентилятора

—

120 - 2400 Па

Рабочие температуры наружного воздуха

—

-60…+45 °С

Мощность, кВт

—

260

Скачать спецификацию

935 Kb

Вентиляторы радиальные пылевые ВР-140-40 применяются в пылеочистных установках, системах пневматического транспортирования стружек, опилок, зерна и других санитарно-технических и производственных целях.

В вентиляторах ВР-140-40 применяются радиальные рабочие колеса, имеющие загнутые вперед лопатки. Рабочие колеса устанавливаются непосредственно на вал электродвигателя (конструктивное исполнение 1 по ГОСТ5976).

Утолщенные детали рабочего колеса и корпуса повышают износоустойчивость вентилятора к воздействию пыли и абразивных частиц, которые могут содержаться в пылегазовоздушной смеси перемещаемой вентилятором.

Вентиляторы ВР-140-40 позволяют перемещать пылегазовоздушные смеси с содержанием пыли и других твердых примесей до 0,8 кг/м³

Спиральный корпус вентиляторов ВР-140-40 может иметь семь положений, определяемых углом поворота относительно исходного нулевого положения.

Углы поворота корпуса отсчитывают по направлению вращения рабочего колеса.

Вентилятор состоит из:

спирального корпуса;
опорной рамы;
рабочего колеса (6 лопастное);
асинхронного двигателя.

Не применимы для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

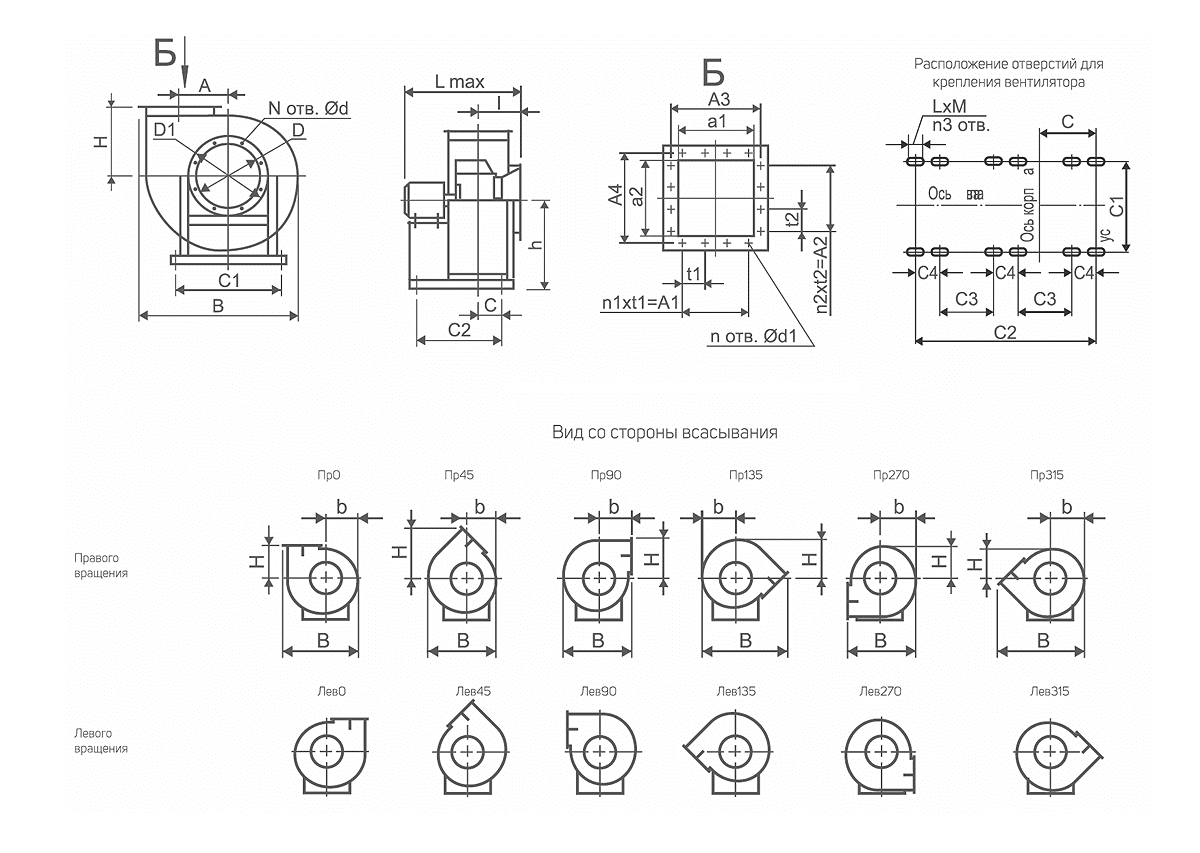

Габаритные и присоединительные размеры

	Размеры, мм
Тип вентилятора	h	l	Lmax	A	D	D1	d	d1	a1	a2	A1	A2	A3	A4	t1	t2	C	C1	C2	C3	C4	LxM	N	n	n2	n3	n4
BP-140-40-2,5	322	122	460	174	175	205	7	7	153	150	180	180	180	180	90	90	37,5	300	308	-	80	50x12	8	8	2	2	8
BP-140-40-3,15	389	142	564	220	220	245	7	7	192	189	100	100	221	221	100	100	38,5	330	400	-	100	80x12	8	12	1	1	8
BP-140-40-3,55	432	154	630	248	248	274	7	7	216	213	100	100	248	248	100	100	66,5	350	536	-	80	60x12	8	12	1	1	8
BP-140-40-4,0	481	178	800	279	280	300	7	7	243	200	100	100	280	280	100	100	74,0	420	602	-	100	70x14	8	12	1	1	8
BP-140-40-5,0	582	220	730	349	350	385	12	12	303	300	200	200	342	342	100	100	100,5	350	604	152	100	70x14	8	16	2	2	12
BP-140-40-5,6	650	240	785	391	392	430	12	12	339	336	200	200	380	380	100	100	118,5	380	690	195	100	70x14	8	16	2	2	12
BP-140-40-6,3	720	260	920	440	441	500	12	12	381	378	200	200	420	420	100	100	133,0	420	770	220	110	80x14	8	16	2	2	12
BP-140-40-7,1	800	285	1070	496	497	530	12	12	429	426	300	300	470	470	100	100	158,5	450	902	271	120	80x14	8	20	3	3	12
BP-140-40-8,0	890	310	1170	559	560	590	12	12	483	480	300	300	520	520	150	150	194,0	490	994	310	120	80x14	12	16	2	2	12
BP-140-40-9,0	990	340	1200	629	630	660	12	12	543	540	300	300	580	520	150	150	220,0	490	1046	343	120	80x14	12	16	2	2	12
BP-140-40-10,0	1090	370	1275	698	700	740	12	12	604	600	450	450	650	650	150	150	230,0	570	1166	403	120	80x14	16	20	3	3	12
BP-140-40-11,2	1210	405	1310	782	784	820	12	12	676	672	450	450	720	720	150	150	270,0	650	1290	420	150	100x14	16	20	3	3	12
BP-140-40-12,5	1340	445	1500	873	875	940	12	12	757	750	600	600	790	790	150	150	308,0	880	1404	477	150	100x14	16	24	4	4	12
